YBW/ZGS系列 智能预装式箱式变电站全系列 (欧式/美式箱变 · 12kV · 50kVA–2500kVA) / YBW & ZGS Series Intelligent Prefabricated Substations
电力与能源设备·5 次浏览
YBW/ZGS系列智能预装式箱式变电站将高压开关、变压器与低压配电三位一体紧凑集成，具备IP54户外防腐防雨防凝露、占地仅为传统土建电站1/5、出厂全装配免现场复杂调试等优势。广泛应用于城市电网、工商业园区、光伏风电及海外基础设施。山东装备制造产业集群出口严选。 YBW & ZGS series intelligent prefabricated compact substations (12kV, 50kVA–2500kVA, IP54 outdoor rating) integrating HV switchgear, transformer and LV distribution for power grids, solar parks and infrastructure.
可选规格
YBW-12/315kVA 欧式预装式箱式变电站 (10kV/0.4kV标准型)YBW-12/630kVA 欧式预装式箱式变电站 (配S11/SCB13变压器)YBW-12/1250kVA 工业重载型箱式变电站 (全功能高低压室)ZGS-12/500kVA 美式紧凑型箱变 (共箱式油浸变压器 · 绿色低矮)YBW-Solar/2000kVA 新能源光伏/风电升压专用箱变
Details
商品详情
Official Verified Export Gear · 官方认证出海装备
户外成套变电工程专家 · 智能预装式箱式变电站全系列智造

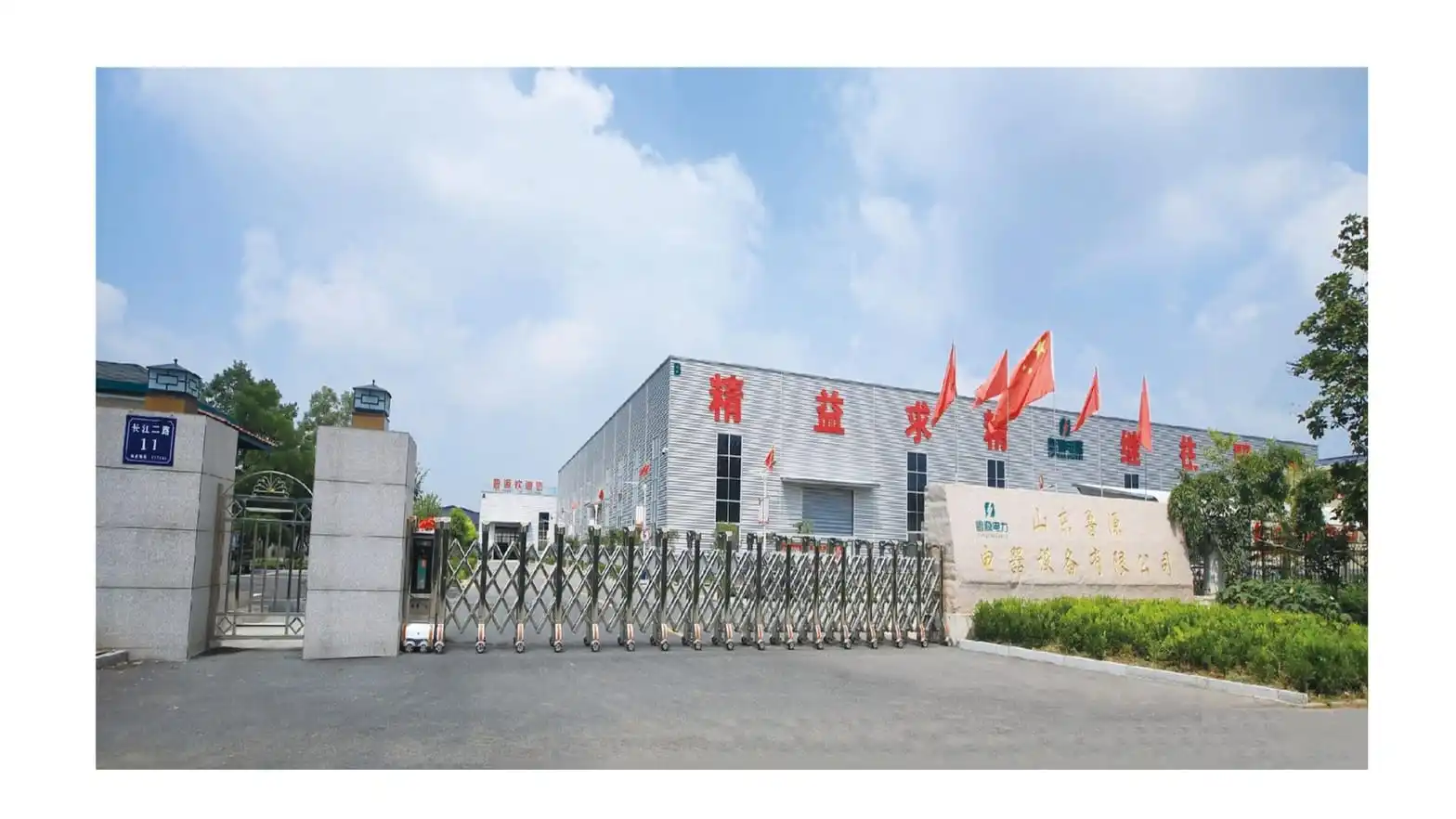

源自山东装备制造产业集群核心制造基地。专业研制 10kV/0.4kV YBW 欧式预装箱变与 ZGS 美式紧凑型箱变，将高压负荷开关、电力变压器与低压配电保护装置进行“三位一体”高度集成。占地面积仅为同容量常规土建变电站的 1/10~1/5，出厂前完成高低压元器件组装与全套工频耐压试验，现场即吊装即通电，专为城市电网改造、商业住宅区、大型工矿、光伏风电及海外基础设施打造。
50–2500 kVA
宽幅配变容量覆盖
IP54 户外级
双层隔热防雨防凝露外壳
1/5 占地面积
相比传统土建变电所节省大额基建
即插即用
出厂预装测试·现场2小时快速投运
YBW 欧式箱变 与 ZGS 美式箱变 架构特性

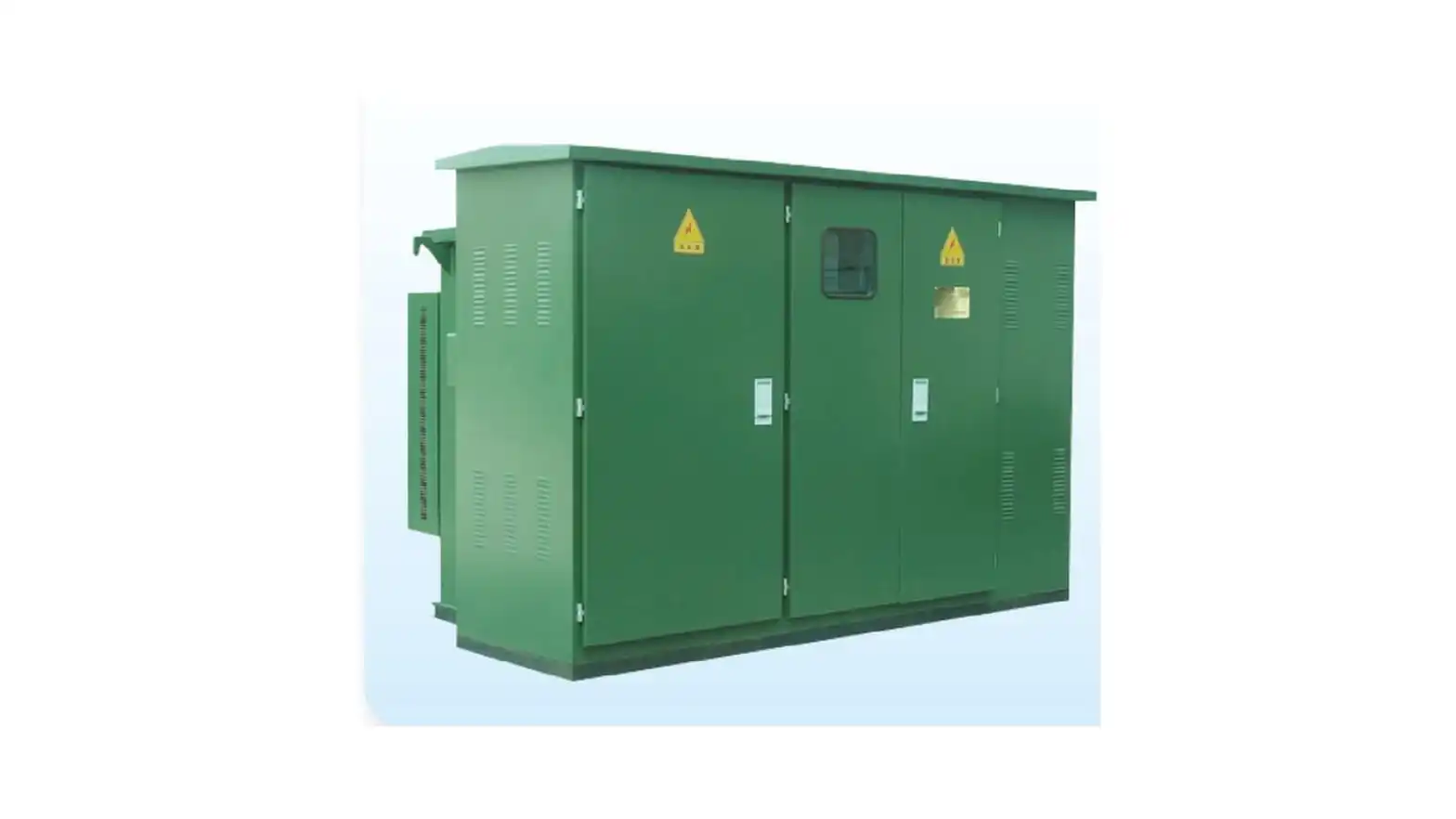

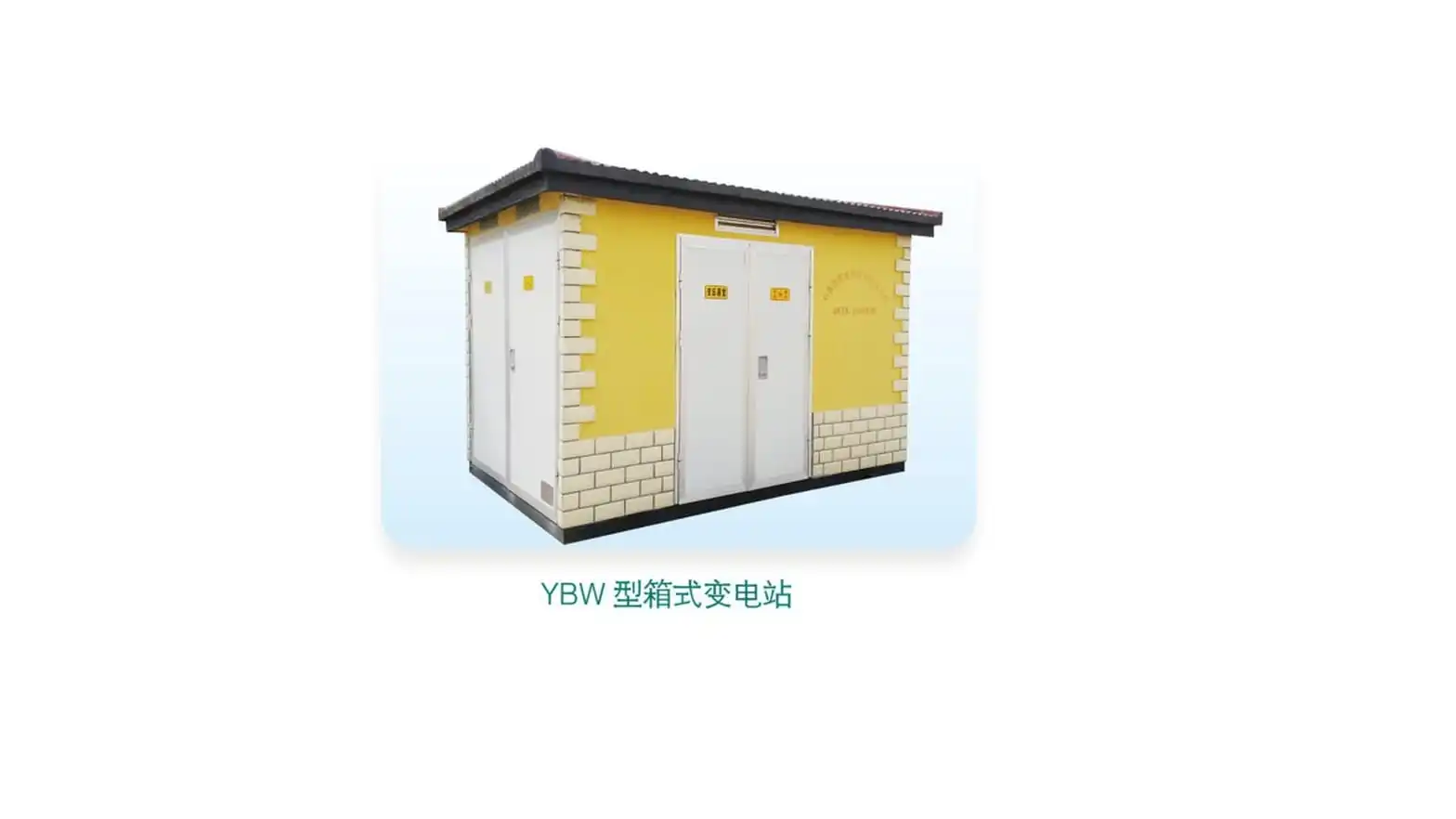

🏢 YBW 欧式预装箱变 (目字形/品字形全功能布局)
高压室、变压器室、低压室完全独立隔绝。高压侧可配环网柜，变压器可选S11/SCB13，低压侧带电容补偿与多路出线开关，检修通道宽敞。

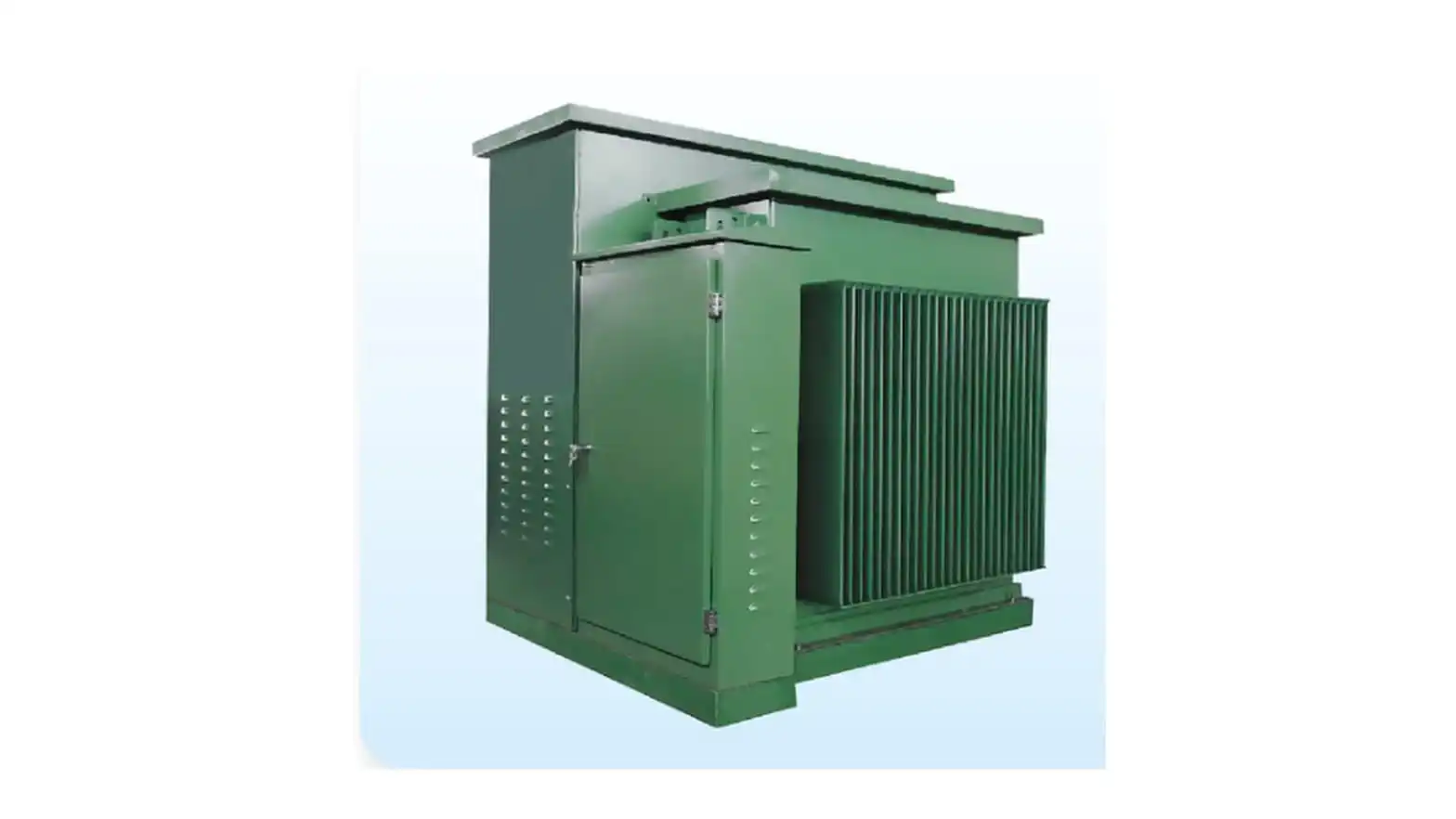

🌲 ZGS 美式紧凑型箱变 (共箱式超低矮集约化)
变压器身、高压负荷开关及熔断器共置于全密封油箱内。结构极为紧凑、体积仅为欧变的1/3，造型低矮，深绿外表与草坪树木自然融为一体。
🌡️ 双层顶盖防辐射与自然智能强排通风
顶盖为双层隔热夹层结构，减少强阳光辐射升温。变压器室配置智能温控轴流风机，超温自动强排散热，保证全负荷平稳运行。
🎨 多样化外壳材质定制 (满足各类严苛气候)

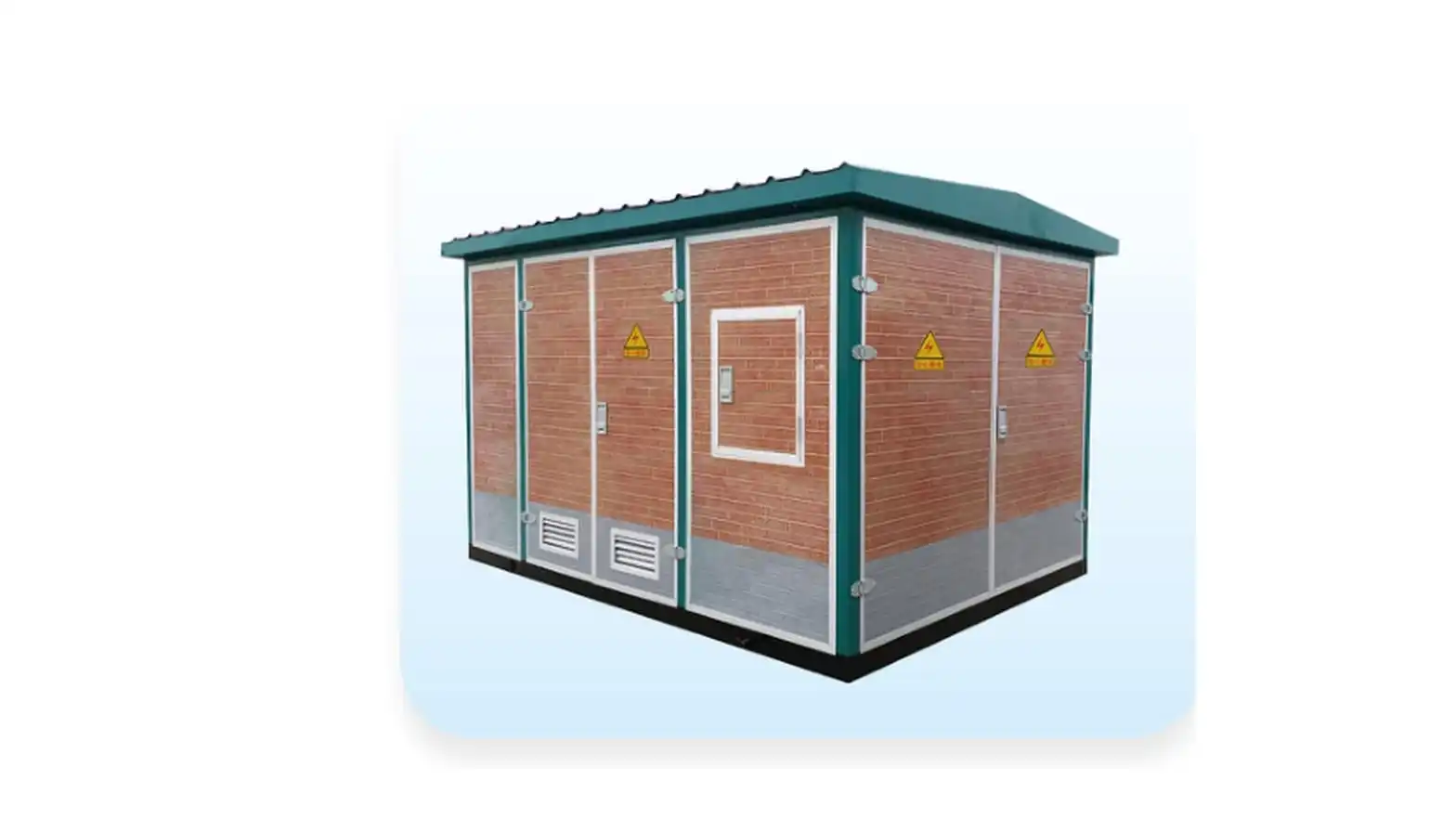

支持优质普通钢板、铝合金板、高耐腐不锈钢板、水泥预制板或景观型复合环保木纹板定制，寿命长达20–30年。
智能预装箱变关键技术规格 (Specifications)
| 技术参数项目 (Parameter) | 单位 | 技术规格指标 (Specification Value) |
|---|---|---|
| 额定高压侧工作电压 (HV Rated Voltage) | kV | 10 / 12 (可选 24kV / 35kV) |
| 额定低压侧工作电压 (LV Rated Voltage) | kV | 0.4 (400V) / 0.69 (690V) |
| 适配变压器容量范围 (Transformer Capacity) | kVA | 50, 100, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 |
| 适配变压器类型 | - | S11/S13 油浸式密封变压器 或 SCB10/SCB13 环氧树脂干式变压器 |
| 户外防护等级 (IP Protection Rating) | - | IP54 (防尘、防喷淋雨水、防凝露) |
| 环境运行适应温度 | ℃ | -40℃ 至 +45℃ (抗高寒/耐沙漠酷热) |
| 噪音控制水平 (Noise Level) | dB | ≤ 50 dB (达到城市居住区夜间静音标准) |
🌍 典型行业应用场景 (Application Cases)
• 城市电网改造与市政景观：东湖公园箱式变电站配电设施升级改造工程，景观型木纹箱变与周边园林和谐共生。
• 新能源光伏与风力发电：分布式光伏电站 0.4kV/10kV 升压箱变并网、工商业屋顶光伏配套。
• 大型商业建筑与工业园区：高新技术产业开发区临时与永久性户外供电、大型基建施工电源。
• 海外基建与矿区出海项目：中亚、非洲、中东矿区及临时营地快速供电，耐受沙漠强风沙与昼夜大温差。
• 新能源光伏与风力发电：分布式光伏电站 0.4kV/10kV 升压箱变并网、工商业屋顶光伏配套。
• 大型商业建筑与工业园区：高新技术产业开发区临时与永久性户外供电、大型基建施工电源。
• 海外基建与矿区出海项目：中亚、非洲、中东矿区及临时营地快速供电，耐受沙漠强风沙与昼夜大温差。
🚢 国际海运吊装运输与包装规范 (Shipping & Logistics)
• 一体化吊装结构：底座为高强度型钢框架结构，顶盖设专用隐藏式高承重吊装环，吊车或叉车可直接整体装卸。
• 40FR / 40HQ 国际集装箱发运：标准箱式变电站设计尺寸严格匹配国际海运标准平板柜 (40FR) 或框架集装箱，防风防雨紧固绑扎。
• 海运全密封防腐：外壳喷涂耐盐雾海洋级防护漆，缝隙处打高弹耐候密封胶，所有出线口全防护封堵。
• 出厂资料与质保：附全套第三方检验合格报告、变压器试验出厂报告、接线端子图及 12 个月全球质保支持。
• 40FR / 40HQ 国际集装箱发运：标准箱式变电站设计尺寸严格匹配国际海运标准平板柜 (40FR) 或框架集装箱，防风防雨紧固绑扎。
• 海运全密封防腐：外壳喷涂耐盐雾海洋级防护漆，缝隙处打高弹耐候密封胶，所有出线口全防护封堵。
• 出厂资料与质保：附全套第三方检验合格报告、变压器试验出厂报告、接线端子图及 12 个月全球质保支持。
Specifications
产品参数
| 额定高低压等级 (High/Low Voltage) | 高压侧 10kV / 12kV · 低压侧 0.4kV (400V) |
| 额定配变容量 (Rated Capacity) | 50kVA – 2500kVA (支持干变/油浸变) |
| 外壳结构材质 (Enclosure Material) | 复合彩钢保温板 · 铝合金板 · 景观型防腐木纹 |
| 户外防护等级 (IP Protection) | IP54 (双层顶盖隔热 · 自然对流通风冷却) |
