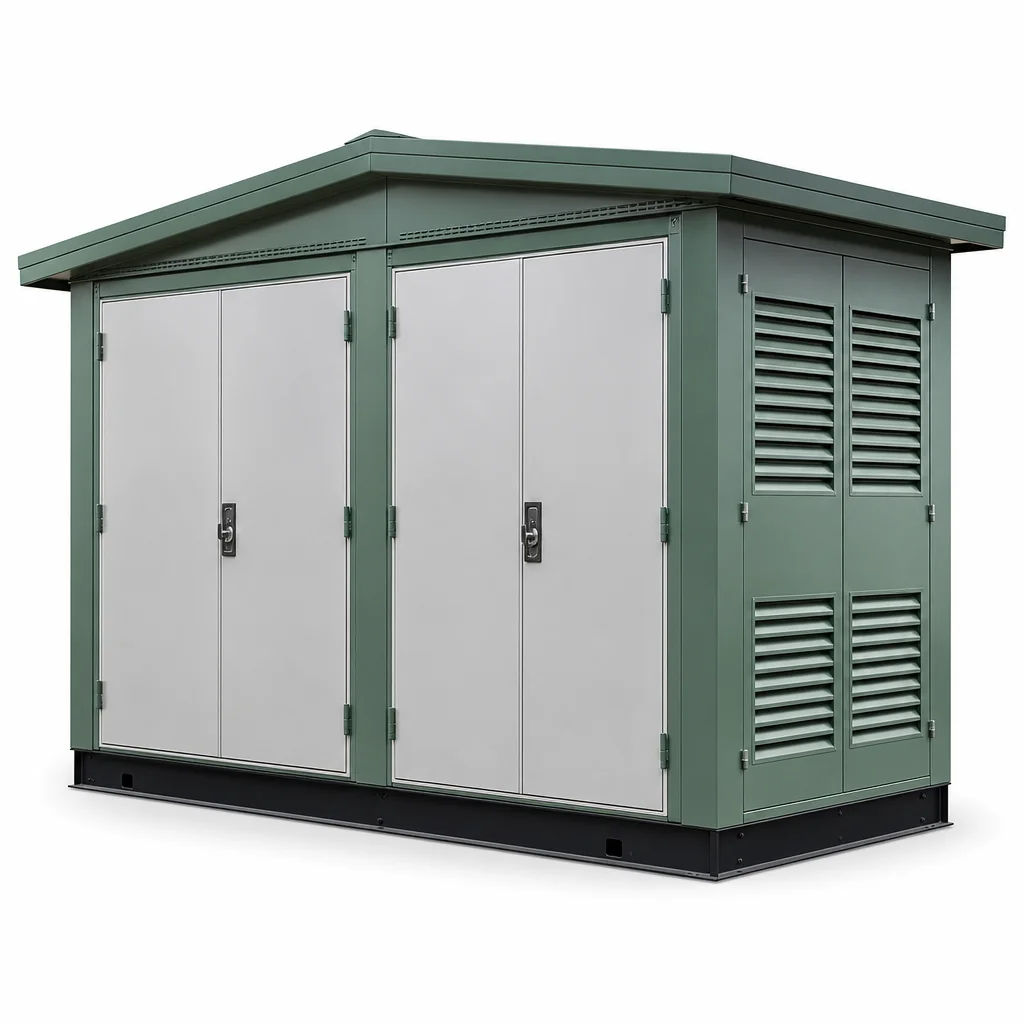

YB系列预装式智能箱式变电站 / YB-Series Prefabricated Compact Transformer Substation (50kVA–1600kVA)

★ 绿色新能源装备 · 官方出口扶持认证 · OFFICIAL PREFABRICATED SUBSTATION

YB系列户外预装式智能箱式变电站 (50kVA–1600kVA)

面向新能源光伏电站、风电场、工业园区、大型EV快充站及市政电网研发。集10kV高压环网配电、高效变压、0.4kV低压智能无功补偿与电能计量于一体，出厂整机预装，现场接线即用。

Rated Capacity

50-1600 kVA

全绝缘·免维护·节省70%占地

INTERNATIONAL COMPLIANCE & CERTIFICATIONS

IEC 62271-202 高压/低压预装式变电站认证 CE 欧盟电气安全准入指令 IP54 级户外高防护防尘防水外壳认证双层隔热阻燃防风沙防腐蚀测试报告 ISO 9001 / ISO 45001 职业健康与质量认证

核心产品优势与技术特性 (Key Highlights)

全绝缘·全密封·免维护架构

高压侧采用全密封SF6环网负荷开关或真空断路器，高低压双重熔丝全范围保护，杜绝人身触电风险。

紧凑集约·占地节省 70%

体积仅为传统土建变电站同容量欧变的 1/3~1/5，占地面积极小，无需土建砖砌站房，土建工期缩短 80%。

双层蜂窝隔热防腐外壳

箱体采用特种高强度耐候钢板及双层阻燃蜂窝隔热夹层，IP54防护等级，有效隔热、防凝露、防风沙与高盐雾。

智能微机数字化远程监控

内置RS485/以太网数字化综合智能电表与遥信遥测遥控终端，支持无功自动补偿与智能云端远程运维。

全系列代表箱变展示 (Visual Model Lineup)

欧式、美式与光伏升压多形态覆盖，满足不同气候与电网标准：

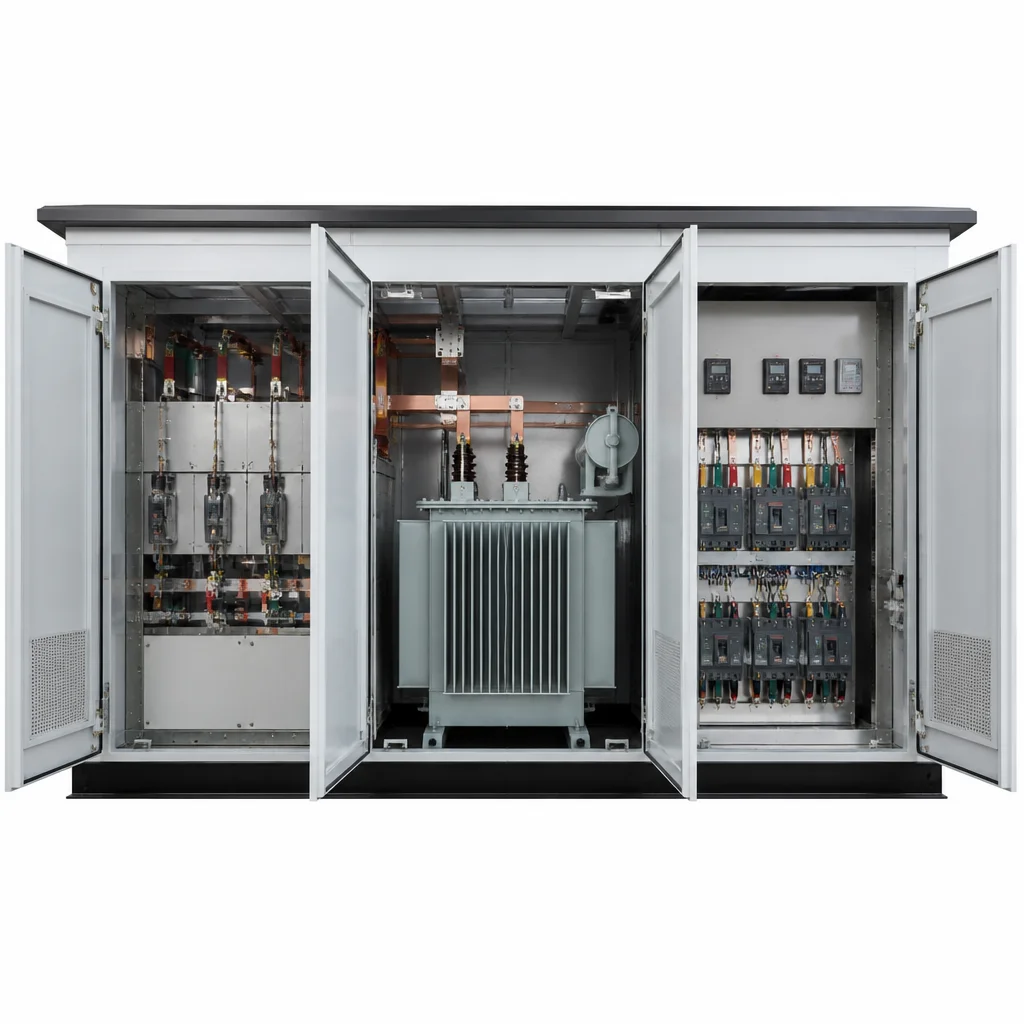

EUROPEAN TYPE YB-630 European Prefabricated Substation

YB-630 欧式景观型箱式变电站

容量：630 kVA · 目字型/品字型标准隔室

高压室、变压器室与低压室完全物理隔断。配备温控自启动强迫风冷系统与防雨百叶窗，适宜城市电网。

HOT 爆款标杆

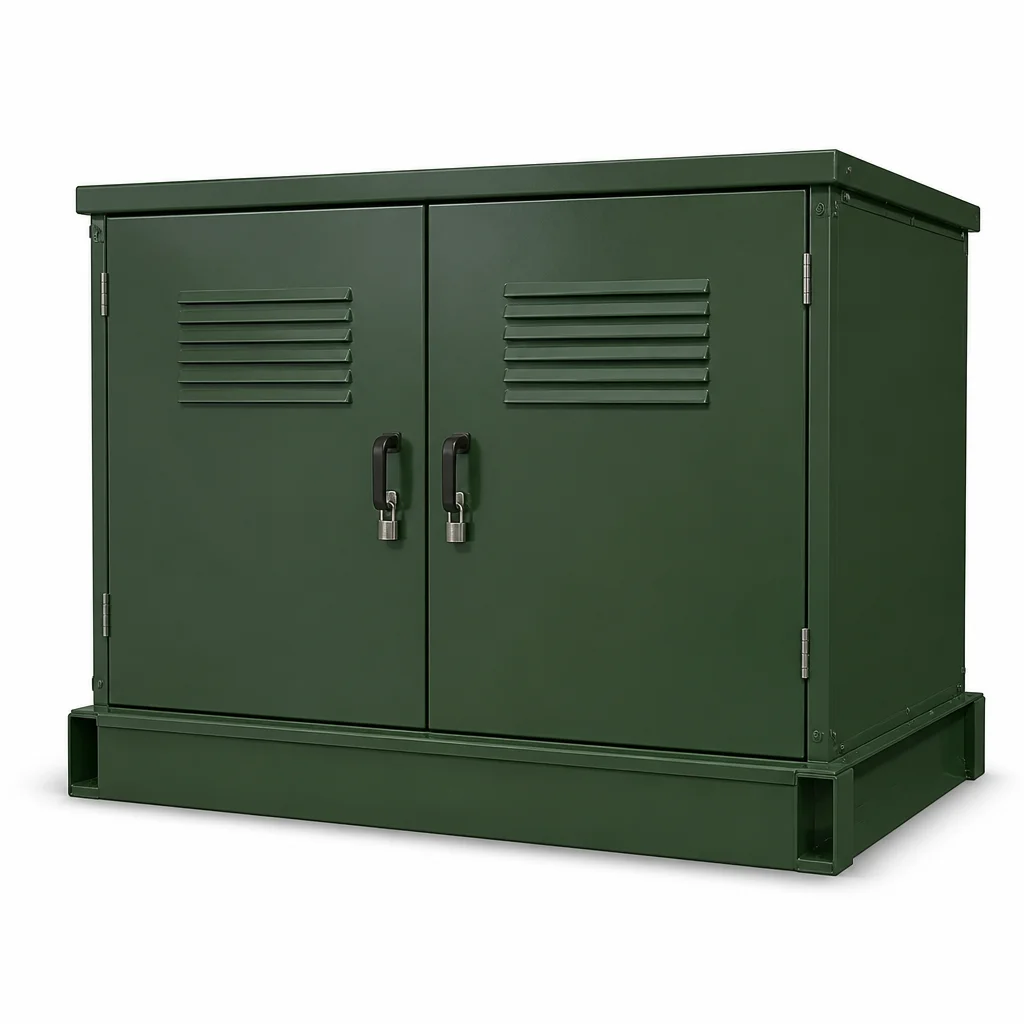

ZGS-1000 American Pad-Mounted Transformer

ZGS-1000 美式紧凑基座型箱变

容量：1000 kVA · 体积极小·高可靠共箱

变压器身、高压负荷开关及熔断器共置于全密封变压器油箱内，体积仅为欧变的 1/3，深受北美与南美市场青睐。

SOLAR & EV Solar Step-Up Transformer Station

YB-1600 新能源升压一体化箱变

容量：1250 – 1600 kVA · 0.8kV 升压至 10kV/35kV

专为光伏逆变器升压并网、大型集中式储能及超充桩集群定制，支持双分裂绕组低损耗运行。

YB系列箱式变电站规格参数表 (Specifications Matrix)

同系多容量段一览，支持根据用户现场负荷与高压输入标准灵活定制：

产品型号	额定容量	高压侧额定电压	低压侧额定电压	变压器类型	空载/负载损耗	整机外形尺寸 (mm)	整机参考重量
YB-315	315 kVA	10kV / 11kV (12kV)	0.4kV (400V/230V)	S11/S13/S20 油浸	国标一级能效	2600 × 2000 × 2300	3,200 kg
YB-630 (标配)	630 kVA	10kV / 12kV / 13.8kV	0.4kV (400V/230V)	S13 油浸 / SCB14 干变	国标一级能效	3200 × 2200 × 2400	4,500 kg
ZGS-1000 美式	1000 kVA	10kV / 13.8kV / 24kV	0.4kV / 0.48kV	共箱式自冷高燃点油	低损耗环保型	2200 × 1900 × 1950	3,900 kg
YB-1600 光伏款	1600 kVA	10kV / 35kV 双级升压	0.69kV / 0.8kV	双分裂低损耗专用变	新能源高效型	4200 × 2400 × 2600	7,200 kg

全球新能源与商业配电实景 (Worldwide Applications)

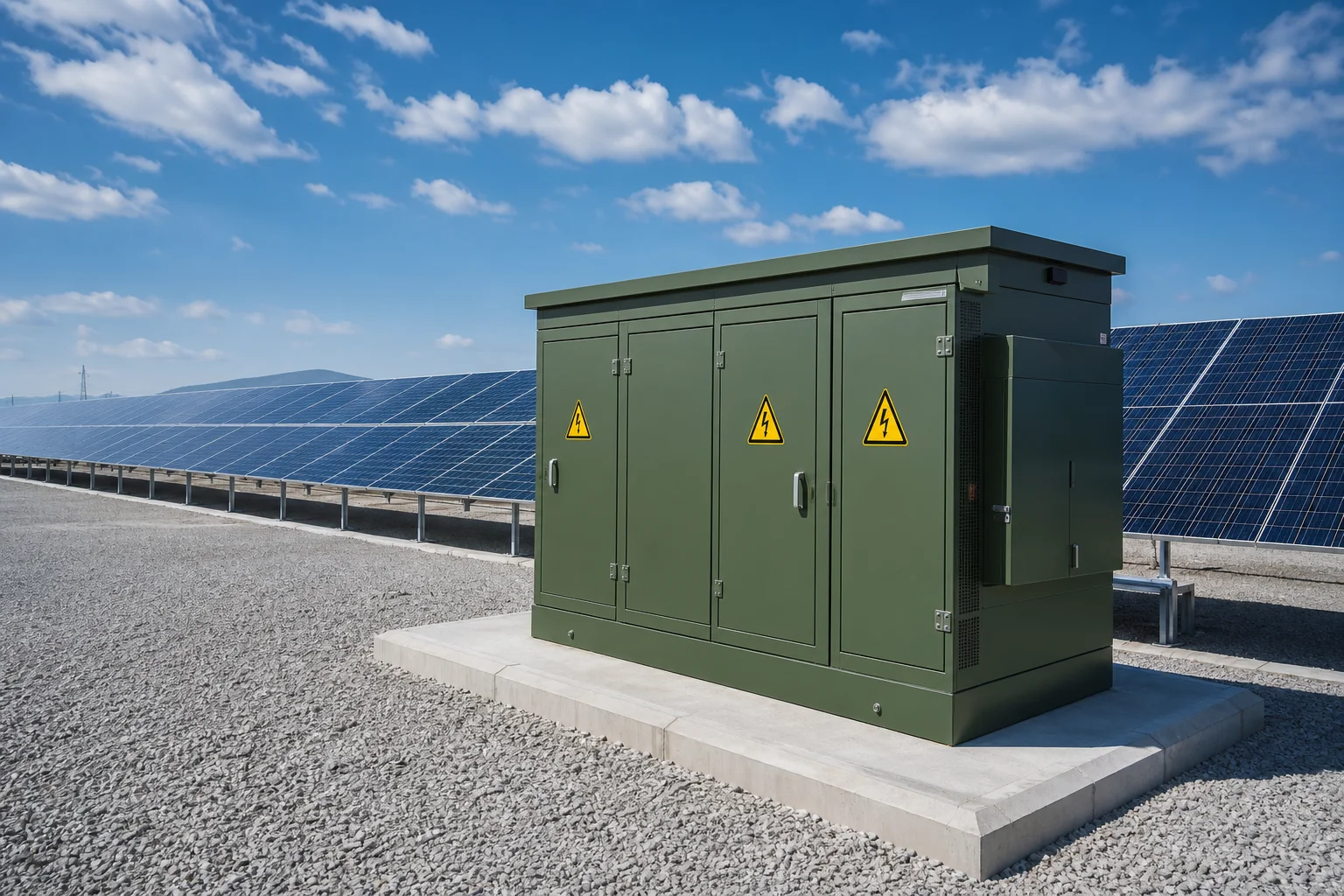

百兆瓦级地面光伏与风电场升压并网：出厂整机预装预试，现场直接吊装就位接线，大幅缩减现场并网调试周期。

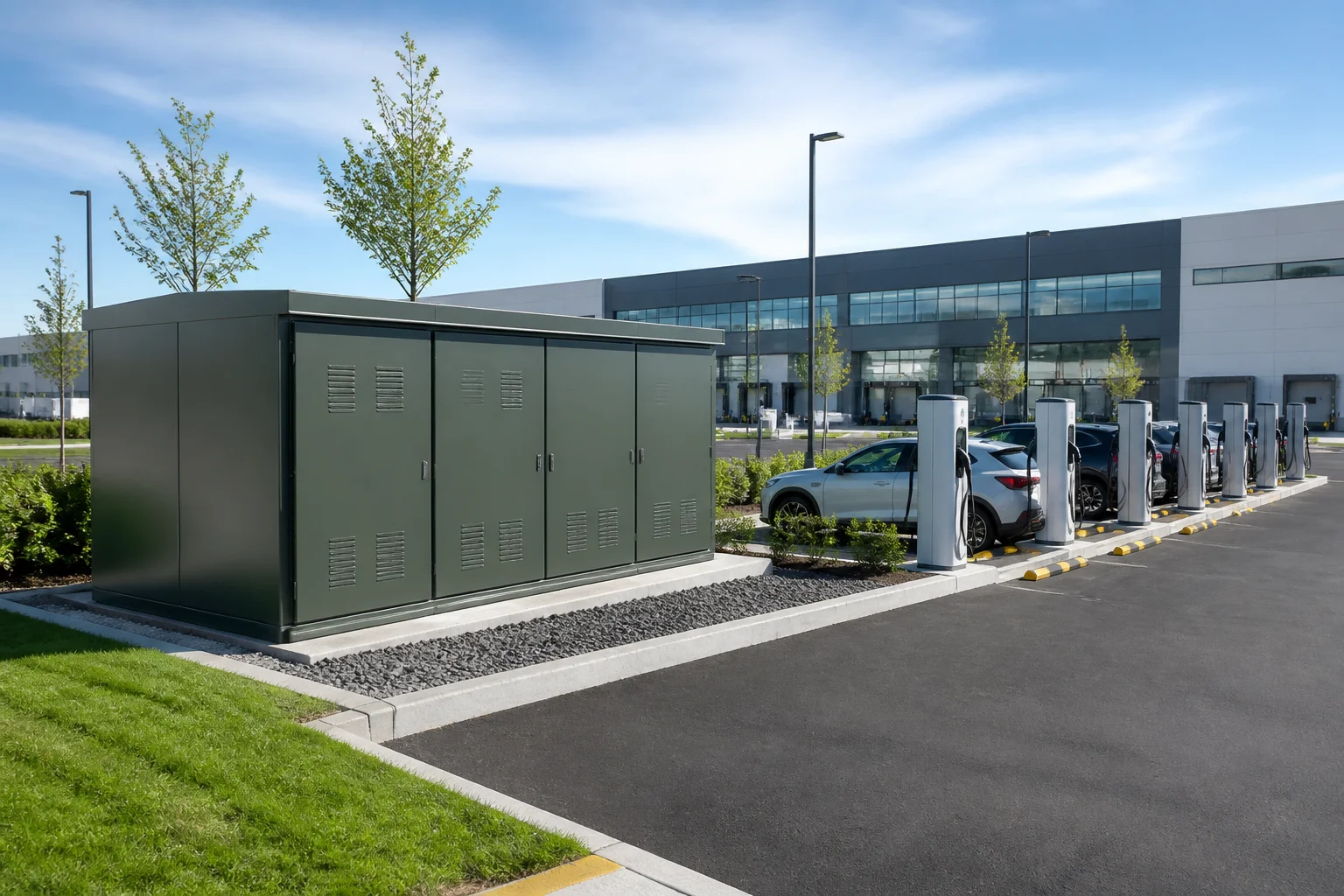

EV Charging Station and Industrial Logistics Park

大型电动汽车超充站与工业园区：极紧凑占地设计与静音低噪运行，完美契合城市绿地、高速服务区与仓储物流中心。

出海集装箱配载装运方案 (Container Loading & Logistics)

针对预装式箱变整体吊装出海特性，提供标准 40FR 框架箱与 40HQ 高柜配载加固方案：

40HQ 集装箱整柜配载方案 (40HQ Container)

• 适配机型：ZGS 系列美式箱变全系列、YB-315/YB-500 标准紧凑欧变
• 装载容量：单只 40HQ 高柜可配载 2–3 台标准紧凑箱变
• 加固防护：箱底特制重型防滑钢木底托，8 条大吨位捆绑索与集装箱底角锁扣锁定
• 海运优势：全封闭柜体免受暴风雨直接冲刷，远洋海运单台运费成本最优

40FR 框架箱 / 散杂滚装方案 (40FR / RORO)

• 适配机型：YB-1000 / YB-1250 / YB-1600 重型大容量工业及光伏箱变
• 配载装运：整机直接吊装固定于 40FR 框架箱中央，配备特制高强度吊装孔专用绑扎索具
• 海洋防护：全车身喷涂工业级防盐雾可剥离重度保护蜡，覆盖三层高密度防水防紫外线篷布
• 现场交付：海外港口直接整机吊装上拖车运抵项目现场，免二次装配，通电即用

官方保障

山东装备企业出海扶持保障体系 (Shandong Equipment Global Assurance)

全球 20+ 国家海外仓常设展示与备件中心：在中亚、东南亚、非洲主要光伏电站与工业园区周边设立海外仓，高压负荷开关、熔断器、避雷器及低压配件现货常备。
整机 12 个月官方质保：变压器铁芯与绕组、真空断路器、箱体防腐质保 1 年，提供全套英文电气施工图纸与海外远程接线指导。
严苛出厂耐压绝缘与温升测试：出厂前 100% 经过工频耐压 35kV/75kV 雷电冲击试验、变比组别试验及气密性打压测试，随箱附带中英文出厂检验报告。
全流程出海海运与本地化报关协助：依托协会出海综合服务网络，协助办理目的港清关、特种超宽箱运输资质与当地电力部门入网验收标准支持。

额定容量 / Rated Capacity	50 kVA – 1,600 kVA (全容量段可选)
额定电压 / Rated Voltage	高压 10kV(12kV) / 低压 0.4kV (400V/230V)
冷却方式 / Cooling Method	油浸自冷 / 干变风冷 (ONAN / AN-AF)
外壳防护 / Enclosure Rating	IP43 / IP54 (双层蜂窝隔热防腐箱体)
高压耐压 / Withstand Voltage	工频耐压 35kV / 雷电冲击耐压 75kV
运行环境 / Ambient Temp	-35℃ ～ +45℃ (抗风沙、耐高寒高盐雾)
