Q系列 工业级智能全自动抛丸清理机与表面喷砂强化装备全系列 (履带式/吊钩式/通过式/钢管型材/转台式) / Q-Series Industrial Automatic Shot Blasting & Surface Peening Equipment
通用工业设备
Q系列 工业级智能全自动抛丸清理机与表面喷砂强化装备全系列 (履带式/吊钩式/通过式/钢管型材/转台式) / Q-Series Industrial Automatic Shot Blasting & Surface Peening Equipment
Q系列工业级智能全自动抛丸清理与喷砂表面强化装备，依托国家首批专精特新“小巨人”企业及全国标准化技术委员会委员单位精工智造，涵盖橡胶/锰钢履带式、吊钩式、辊道通过式、钢管内外壁专用及转台式全系列机型。设备搭载第四代高效悬臂离心抛丸器与智能PLC光电控制系统，实现金属表面高效除氧化皮、除锈、去毛刺及抗疲劳强化，全系配备三级脉冲环保除尘。山东装备制造产业集群出口严选，通过欧盟CE安全认证，支持非标工况量身定制。 Q-Series industrial automatic shot blasting and surface finishing machinery (tumble belt, hanger, roller conveyor, pipe outer/inner wall & turntable types) engineered by national specialized Little Giant manufacturer. Equipped with 4th-gen high-efficiency centrifugal blasting wheels, PLC automation, and 3-stage pulse dedusting. CE certified export gear for global heavy industries.
可选规格
Details
商品详情
国家级专精特新“小巨人”企业 · 智能抛丸清理与表面强化成套装备旗舰全系

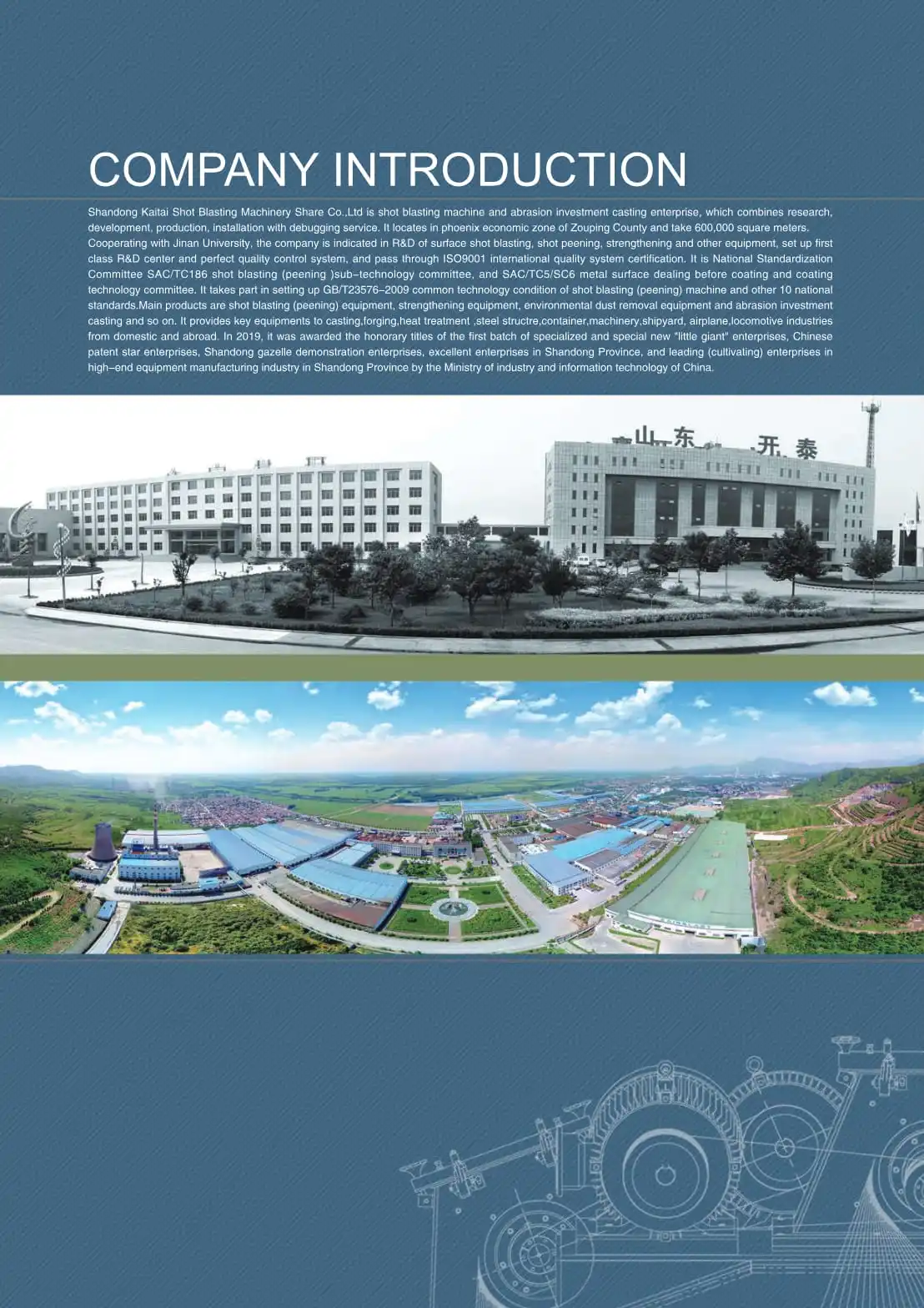

依托 600,000 ㎡ 现代化重型装备制造产业基地，牵头制定十余项国家与行业标准。全系列覆盖橡胶/锰钢履带式、吊钩式、辊道通过式、钢管内外壁专用及工业喷砂房成套解决方案。
国家级技术委员会委员单位 (SAC/TC186 & SAC/TC5/SC6)
全国标准化技术委员会抛(喷)丸分技术委员会委员单位、涂漆前金属表面处理及涂漆工艺分技术委员会委员单位，主导起草制定《抛喷丸设备 通用技术条件》(GB/T 23576-2009)等10余项国家与行业标准。
产学研国家级磨料与成套装备研发中心

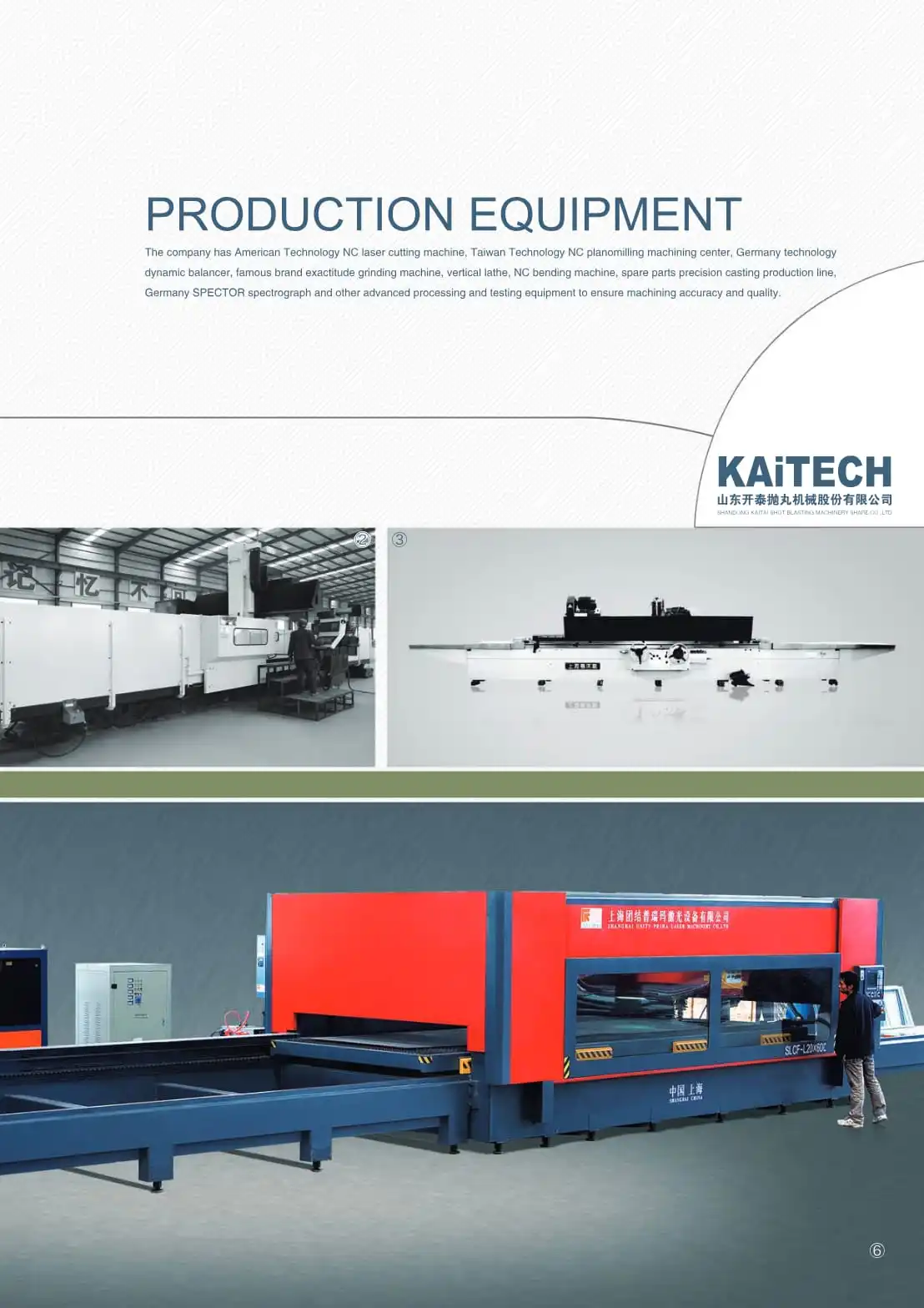

与著名高校联合组建全国第一家金属磨料实验中心与抛丸工艺联合研发中心，配备德国斯派克直读光谱仪、ANSYS 有限元分析与 3D-Max 运动轨迹模拟系统。
国际权威市场准入与质量管理体系
全系设备严格执行 ISO 9001 国际质量管理体系，出厂机型全部符合欧盟 CE-MD 机械指令安全标准，支持全球各大主流船级社（CCS、DNV、LR等）及工业验收要求。
1. 第四代高效悬臂离心抛丸器 (4th-Gen Blasting Wheels)
核心叶轮、定向套与分丸轮精选特种低碳高铬耐磨合金熔模精铸，经特殊热处理工艺加工。动平衡校验精度高于国家标准 1~2 个等级；主轴采用高强度中碳合金钢，轴承选用国际知名品牌，耐磨寿命提升 200%，抛射速度显著提高，能耗降低 15% 以上。
2. 溢流全幕帘感应式风选分离系统 (Full-Curtain Air Separator)
采用先进溢流感应式可控满幕帘多级风选分离器与专用聚脂芯提升传动带，实现弹丸、氧化皮及碎末粉尘 99.5% 彻底分离。确保循环抛打弹丸纯净度，大幅减轻抛丸器护板及叶片磨损。
3. 多级滤筒式脉冲在线反吹除尘系统 (Pulse-Jet Dedusting)
配置大风量高压脉冲反吹除尘器，采用国际标准阻燃覆膜滤筒，过滤精度达 99.9%。废气排放浓度严格控制在 30 mg/Nm³ 以下，远优于国家环保标准，作业现场无扬尘外溢，安全环保绿色低碳。
4. PLC 工业智能化电气联锁与监控 (Smart PLC Control)
配备 Siemens/Mitsubishi 工业级 PLC 控制中心与大尺寸触摸屏人机界面。集成工件光电自动测宽、测高与自动位移补偿编程；具备全线故障远程诊断、电流超载双重互锁保护，保障高强度连续生产不卡料。

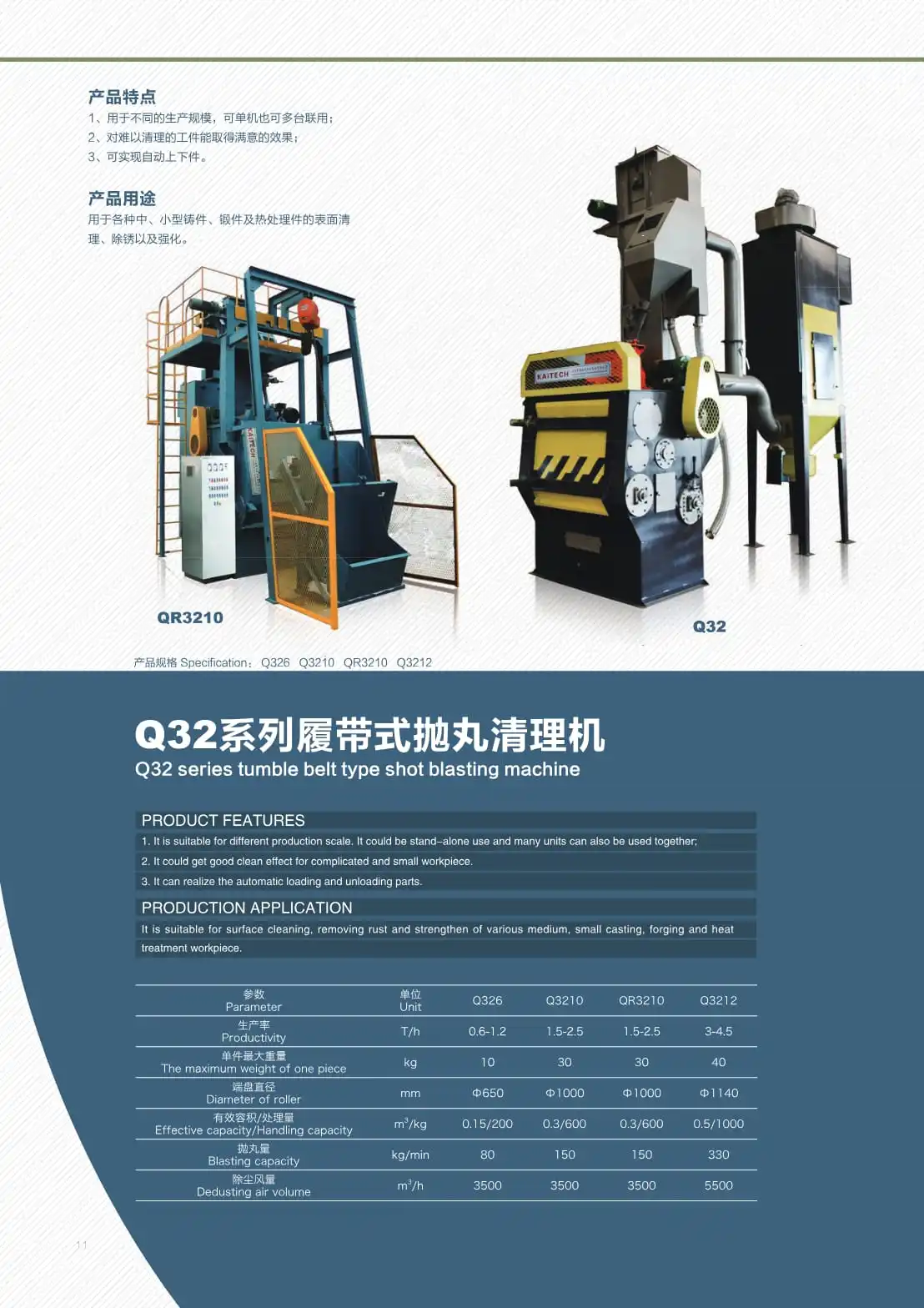

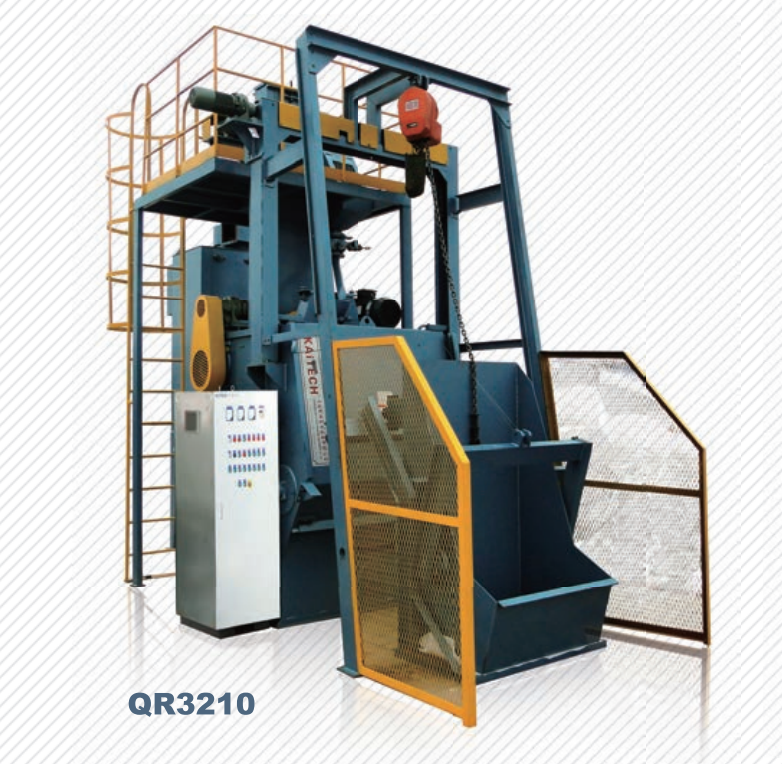

Q32系列 工业履带式抛丸清理机 / Q32 Series Tumble Belt Type
适用工况：中小型铸铁件、铝合金铸件、精密锻件及热处理冲压件的表面氧化皮清除、除锈、除芯与去毛刺。
核心特性：耐磨橡胶履带正反转自动翻滚，工件受抛打均匀无碰撞损伤；支持配套自动上料机与振动出料筛，实现单机全自动化无人值守作业。
代表型号：Q326 (端盘Φ650mm / 容积0.15m³) · Q3210 (端盘Φ1000mm / 容积0.3m³) · Q3212 (容积0.5m³)

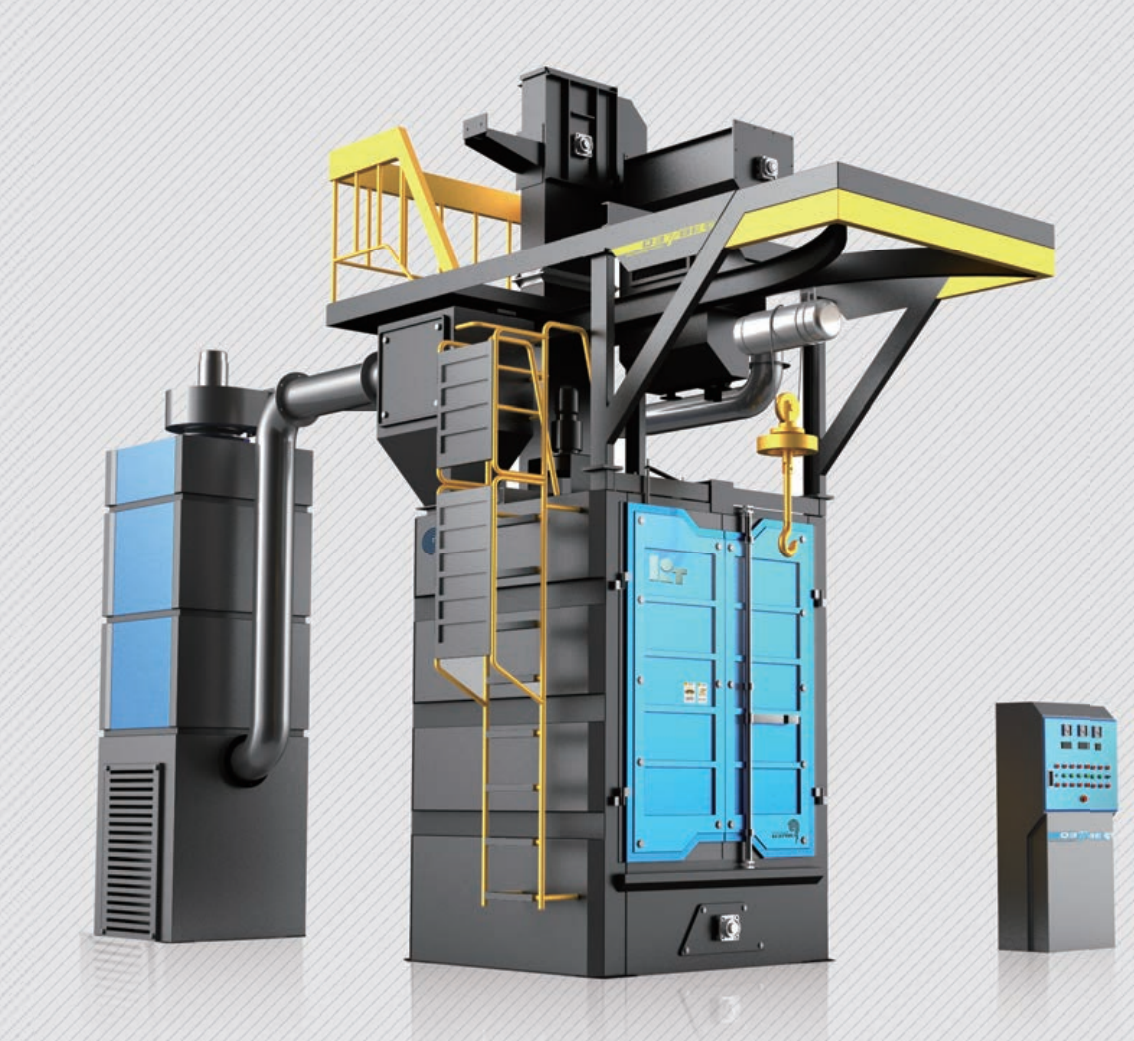

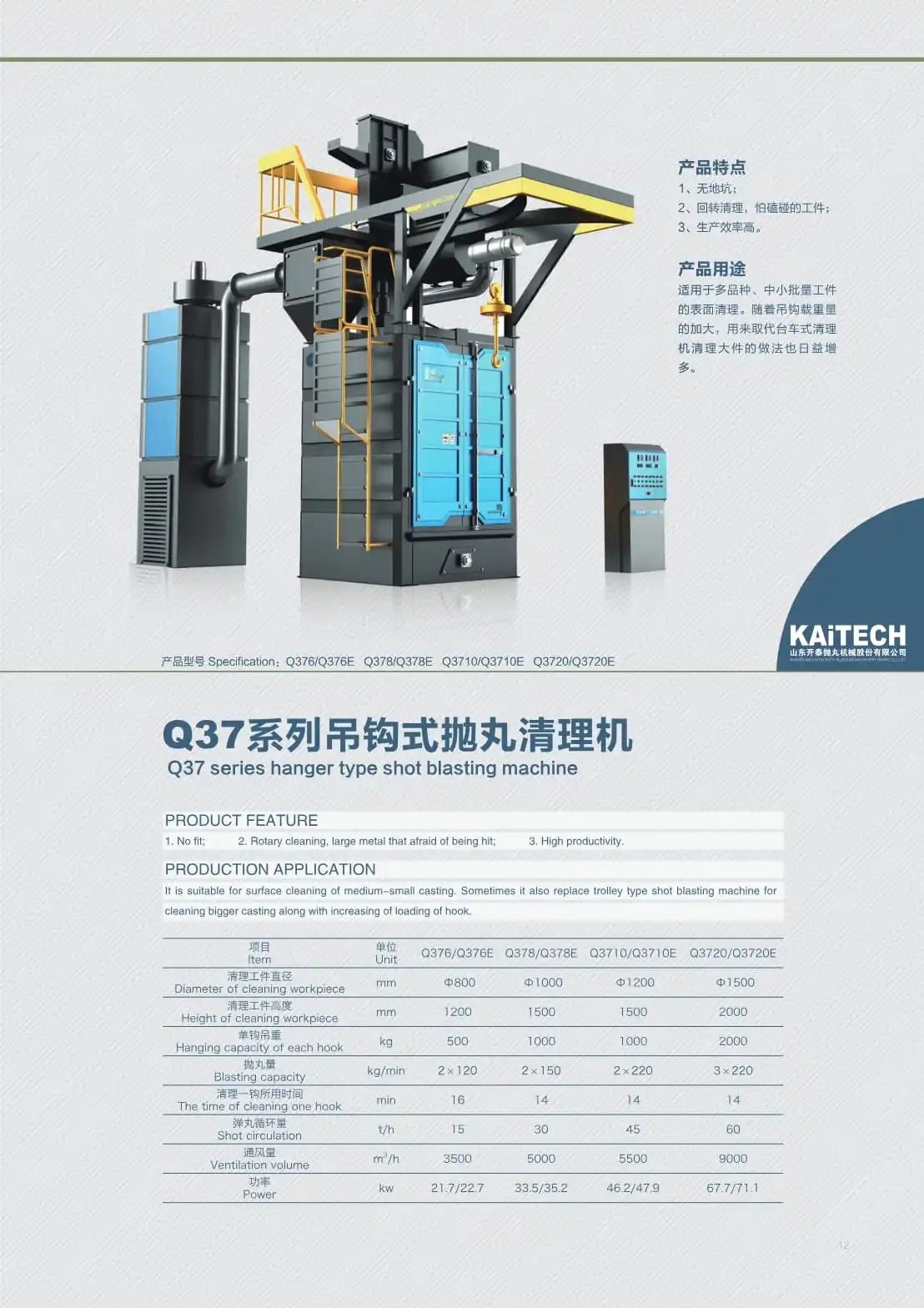

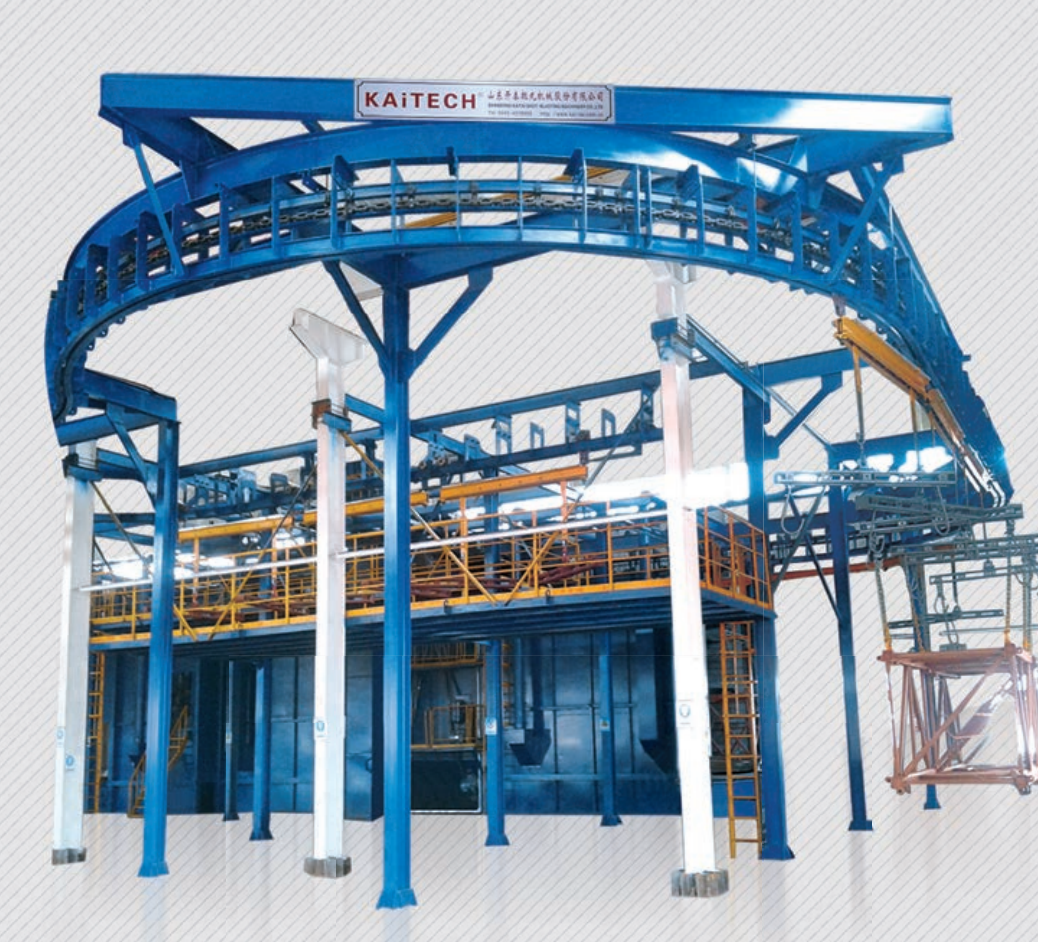

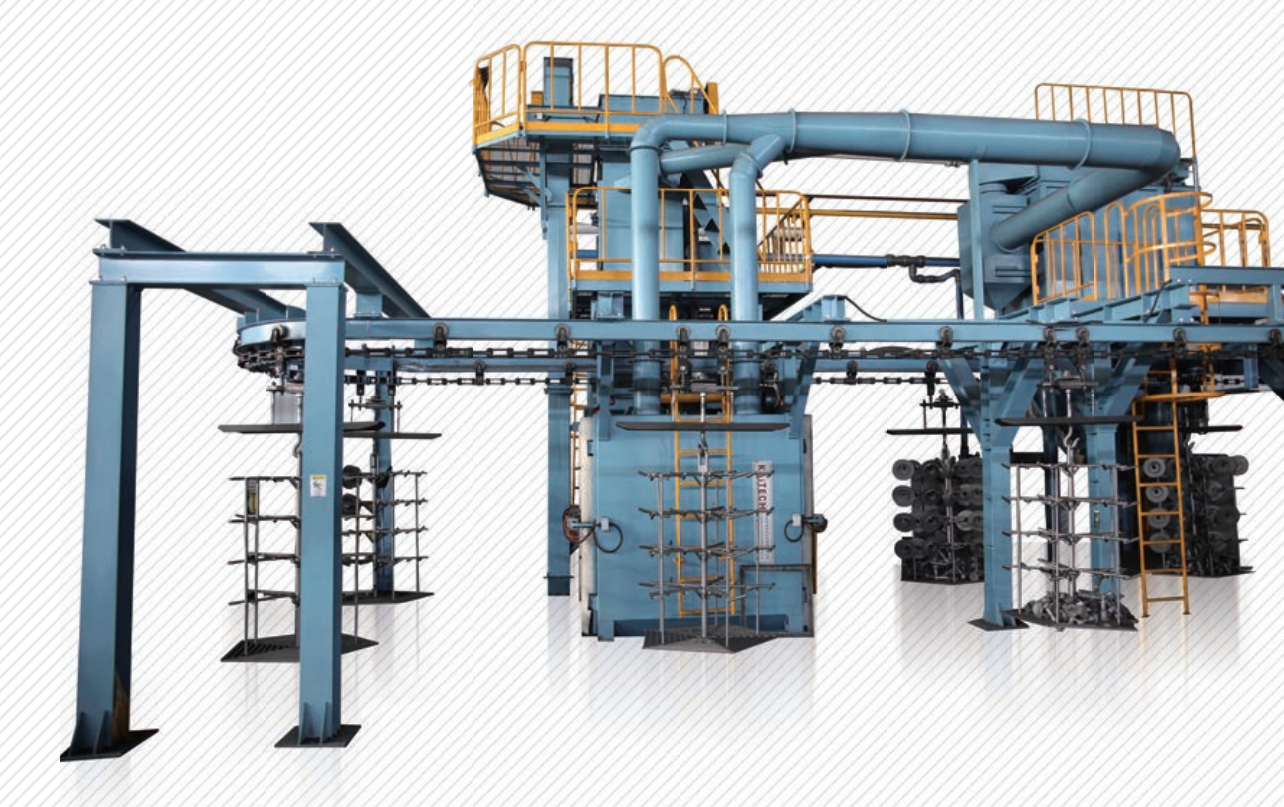

Q37系列 无地坑双吊钩式抛丸清理机 / Q37 Series Hanger Type
适用工况：阀门、减速机壳体、汽车齿轮箱、铝合金轮毂及结构复杂、易碰撞薄壁工件的无盲区除锈强化。
核心特性：采用自转加公转轨道自承重结构，无须预挖地坑，基础土建成本节省 40% 以上！双吊钩设计一钩清理一钩装卸，生产效率翻倍。
代表型号：Q376 (单钩吊重500kg) · Q378 (吊重1000kg) · Q3710 (吊重1000kg/2×11kW) · Q3720 (单钩吊重2000kg)

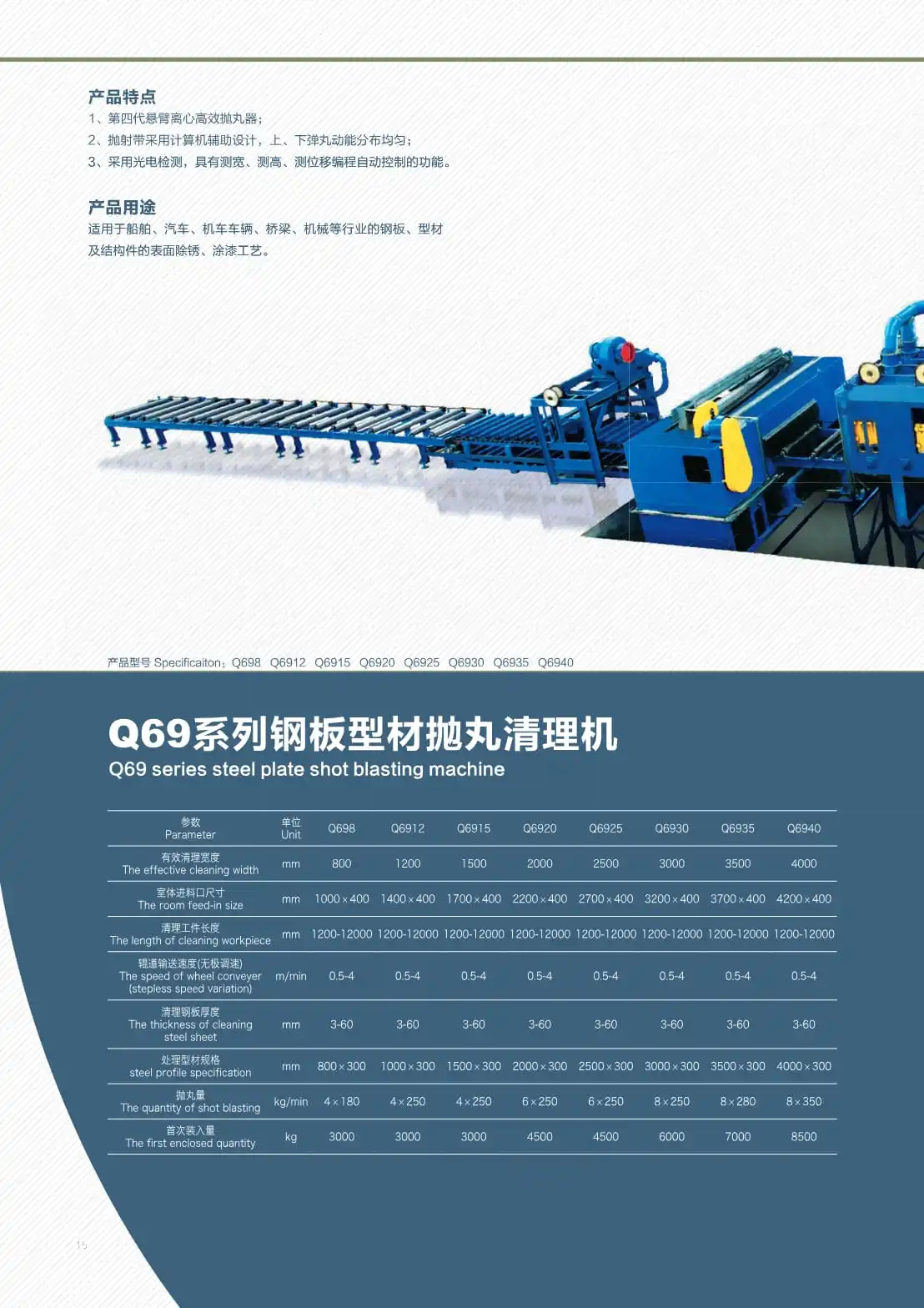

Q69系列 辊道连续通过式钢板型材抛丸机 / Q69 Series Roller Conveyor
适用工况：造船板、工程机械钢板、H型钢、槽钢、角钢及重型钢结构件的抛丸预处理线，消除内应力并达到 Sa 2.5 级国际除锈等级。
核心特性：多抛丸器上下交叉对称布置，配光电传感器自动感应工件轮廓与进料速度；配高耐磨聚氨酯挡帘与吹扫丸料风刀装置。
代表型号：Q698 (进料800mm) · Q6912 (1200mm) · Q6915 (1500mm) · Q6920 (2000mm) · Q6930 (3000mm超宽板)

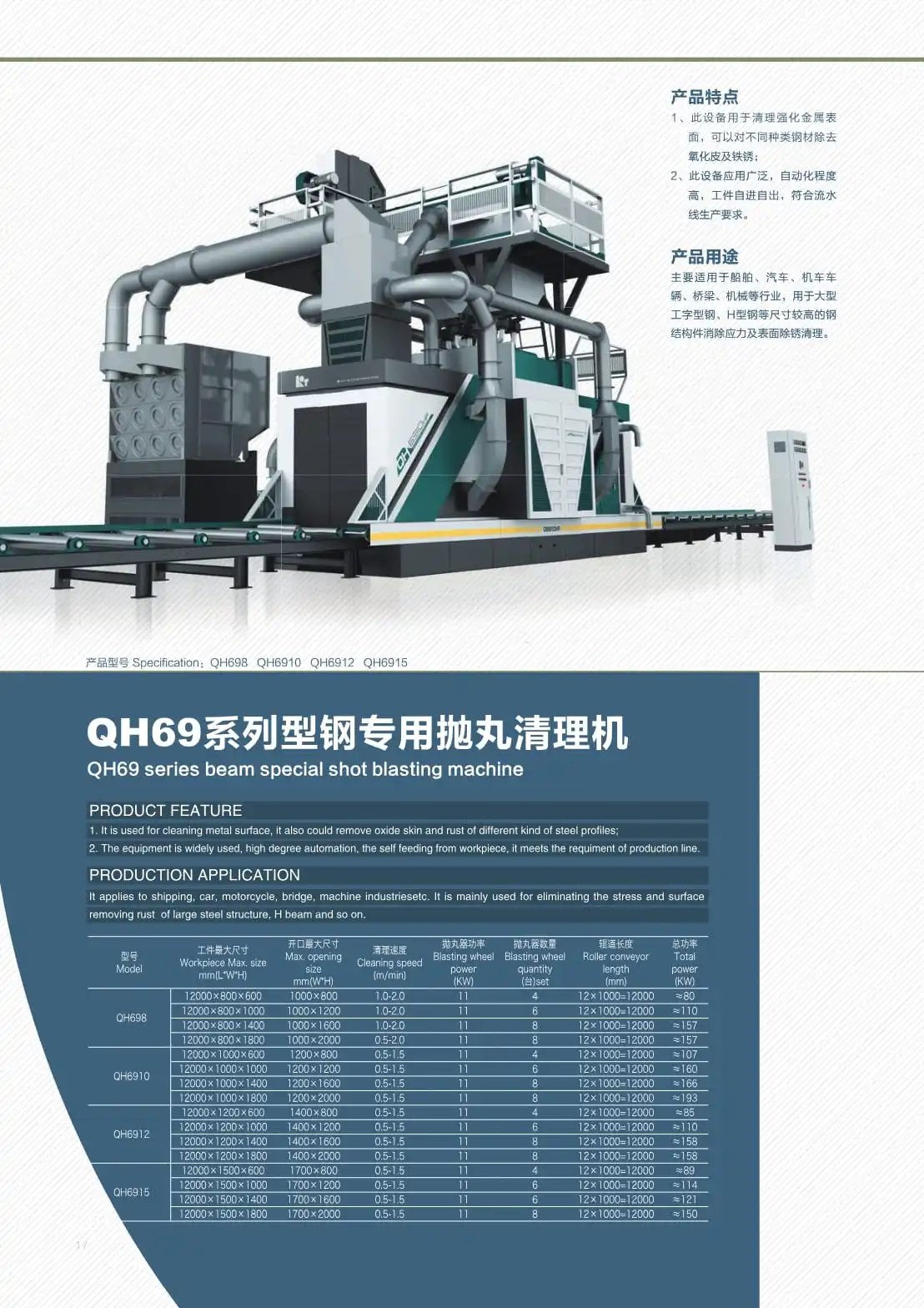

QH69系列 大型型钢与结构件专用抛丸机 / QH69 Beam Shot Blaster
适用工况：建筑钢结构立柱、桥梁梁架、重型机械框架、工字钢焊接件的高效率表面全方位除氧化皮。
核心特性：大开口高通过截面设计（最高可达 1700×2000mm），配置 6~8 台大功率高效抛丸器组合，确保型钢腹板与翼板死角完全清理。
代表型号：QH698 (1000×800mm) · QH6910 (1200×1000mm) · QH6912 (1400×1200mm) · QH6915 (1700×1500mm)

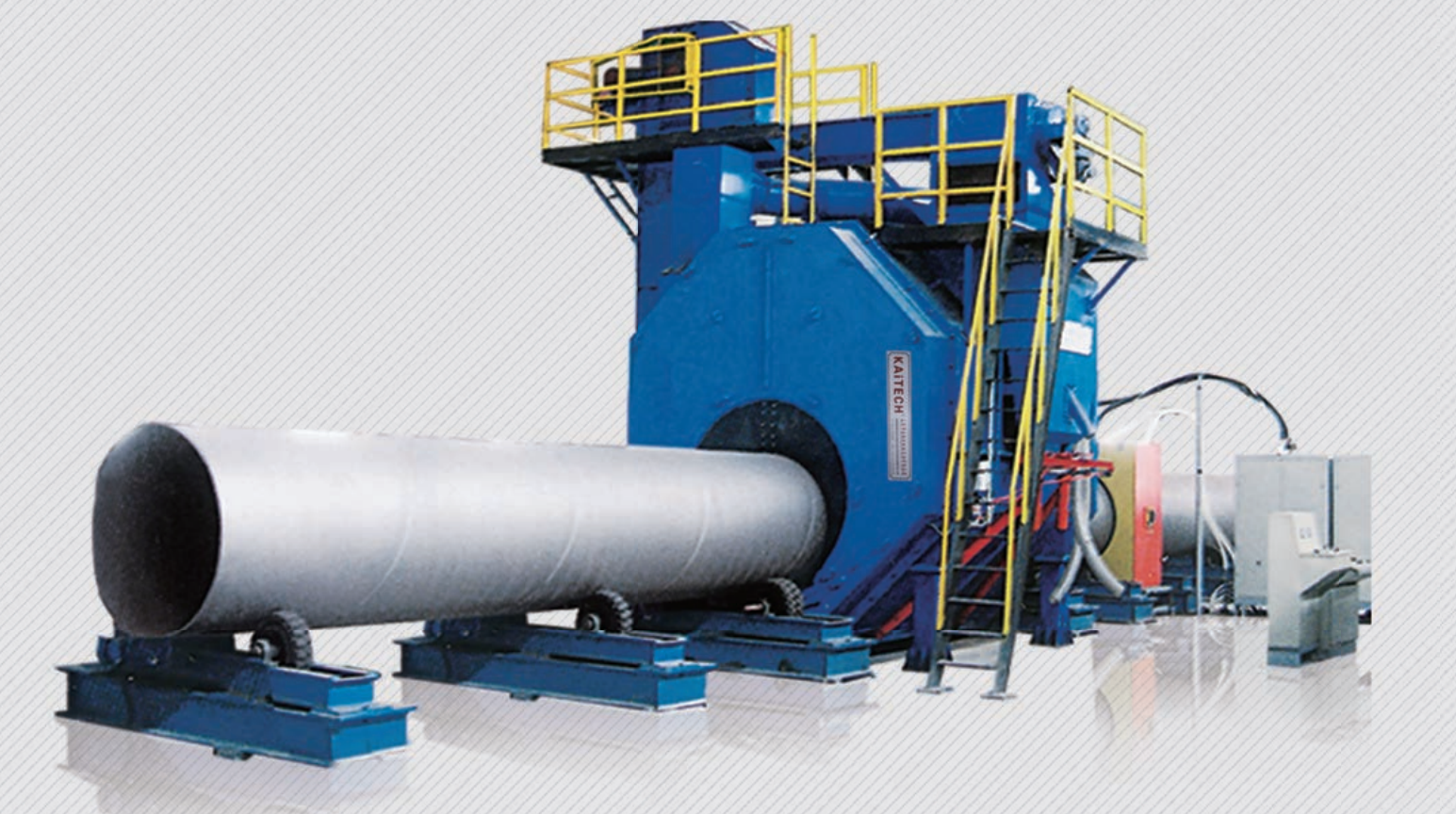

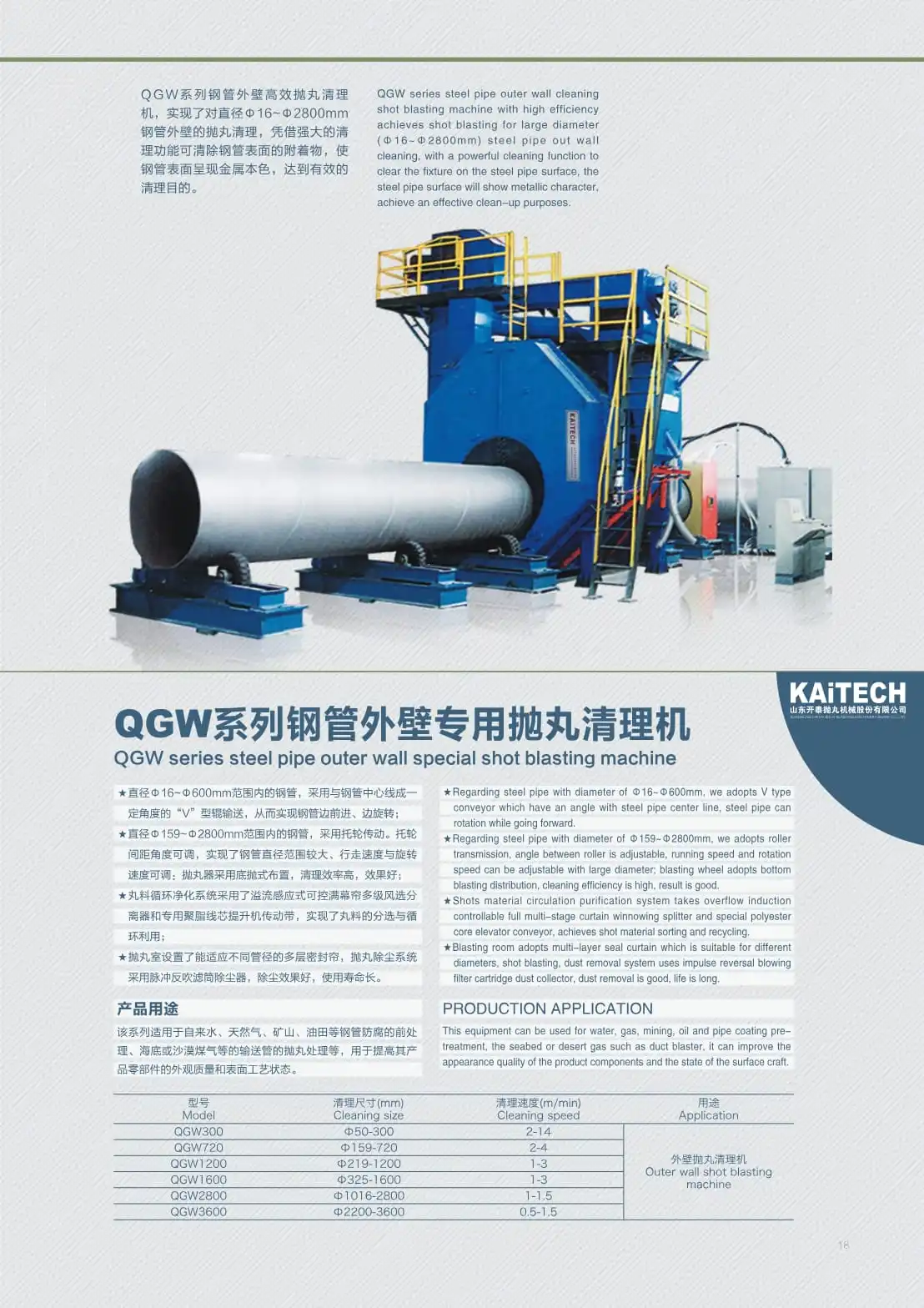

QGW/QGN系列 钢管外壁与内壁专用抛丸清理机 / Pipe Shot Blasting Machine
适用工况：自来水、石油天然气长输管线、矿山排泥管等钢管外壁及内壁的高效防腐前预处理。
核心特性：Φ16~Φ600mm 采用特制 V 型辊道边进边旋转；Φ159~Φ2800mm 采用大托轮无极调速传送；抛丸器底置斜向布置，丸料循环流畅。
代表型号：QGW300 (管径Φ50-300mm) · QGW720 (Φ159-720mm) · QGW1200 (Φ219-1200mm) · QGW2800 (最大至Φ2800mm)

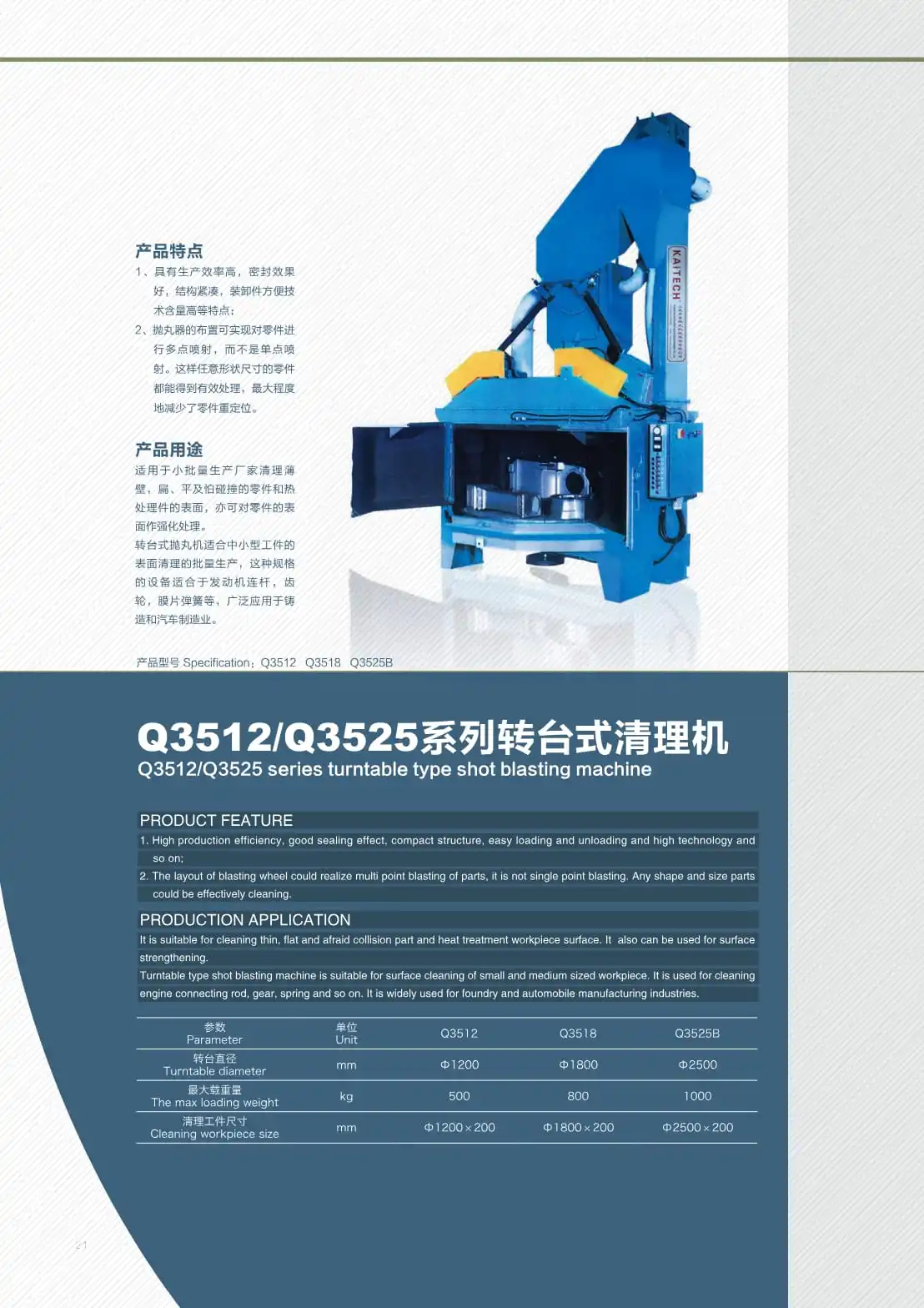

Q35系列 工业重载转台式抛丸清理机 / Q35 Turntable Shot Blaster
适用工况：薄壁、扁平及怕碰撞工件（如汽车发动机连杆、传动齿轮、离合器膜片弹簧、电机端盖）的精密抛丸。
核心特性：密封室体内部配备大承载旋转工作台，工件单件平铺放置平稳自转，多角度多点喷射无死角，有效防止薄件变形。
代表型号：Q3512 (转台Φ1200mm / 载重500kg) · Q3518 (转台Φ1800mm / 载重800kg) · Q3525B (转台Φ2500mm / 载重1000kg)
| 产品型号 / Model | 结构类别 / Category | 额定生产率 / Productivity | 单件/最大载重 / Max Capacity | 抛丸器功率与数量 / Blast Wheels | 除尘总风量 / Dedusting Volume | 出海基准指导价 / FOB USD |
|---|---|---|---|---|---|---|
| Q326 | 橡胶履带式 | 0.6 – 1.2 t/h | 单件 ≤ 10 kg / 容积0.15m³ | 1 × 7.5 kW (抛丸量 80kg/min) | 3,500 m³/h | $4,800 |
| Q3210 | 橡胶履带式 | 1.5 – 2.5 t/h | 单件 ≤ 30 kg / 容积0.30m³ | 1 × 11 kW (抛丸量 150kg/min) | 3,500 m³/h | $6,800 |
| Q3710 | 无地坑双吊钩式 | 14 min/钩 (自转公转) | 单钩 ≤ 1,000 kg | 2 × 11 kW (抛丸量 2×220kg/min) | 5,500 m³/h | $9,800 |
| Q3720 | 重载双吊钩式 | 14 min/钩 | 单钩 ≤ 2,000 kg | 3 × 11 kW (抛丸量 3×220kg/min) | 9,000 m³/h | $15,800 |
| Q6915 | 辊道通过式 | 0.5 – 4 m/min (无级调速) | 板宽 ≤ 1,500mm / 长度12m | 4 × 11 kW (抛丸量 4×250kg/min) | 12,000 m³/h | $28,500 |
| QH6910 | H型钢专用通过式 | 0.5 – 1.5 m/min | 进料口 1200 × 1000 mm | 6 × 11 kW (抛丸量 6×250kg/min) | 20,000 m³/h | $34,500 |
| QGW720 | 钢管外壁专用连续式 | 2 – 4 m/min | 钢管直径 Φ159 – Φ720 mm | 3 × 15 kW (高效离心底置) | 16,000 m³/h | $36,800 |
| Q3518 | 工业转台式 | 连续回转清理 | 转台Φ1800mm / 最大载重 800 kg | 2 × 11 kW (多角度覆盖) | 4,500 m³/h | $12,500 |
| Q15GN | 重载锰钢履带式 | 滚筒装载 0.43 m³ | 最大装载量 1,362 kg/桶 | 1 × 22 kW (特种耐磨合金) | 5,300 m³/h | $16,800 |
| SB-CUSTOM | 工业环保喷砂房/船厂房 | 全自动蜂窝气力回砂 | 按客户车间构件定制 | 双枪/四枪高效喷砂机组 + 真空回收 | 定制设计 | $18,500 起 (需询价) |
- 抛丸器 100% 动平衡双向精密校准：叶片经天平精密称重配对成组，叶轮装配后整机动平衡检验精度优于国家标准 1~2 个等级，彻底消除运转震动与异常噪音。
- 72小时带载空载联机连续运转测试：整机在工厂车间完成总装调试，模拟满负荷抛射作业，对提升机、分离器、螺旋输送器及除尘风压进行综合压力测试，保障零故障发货。
- 德国斯派克直读光谱金相分析：对所有特种耐磨衬板、叶片、定向套进行化学成分与硬度（HRC 58-62）严格全检，确保耐磨寿命达到行业顶尖水准。
- 全密封防溢丸结构检验：门体密封与进出料口采用多层优质耐磨橡胶及迷宫式密封结构，保障工作过程中无一粒弹丸外溢。
1. 标准集装箱配载方案 (20GP / 40HQ)
• 紧凑型机型 (Q32系列 / Q376)：单台设备整体封装，配定制重型钢木托盘，每个 40HQ 标准高柜可优化容纳 2~3 套整机及除尘成套系统。
• 中大型机型 (Q3710 / Q3720 / Q35系列)：采用模块化拆装设计，主室体、提升斗室、除尘滤筒柜分装，1 台整机成套系统刚好装入 1 个 40HQ 集装箱，空间利用率超过 95%。
2. 超限超重重型设备配载方案 (40FR 特种框架柜)
• 大型通过式设备 (Q69 / QH69 / QGW大型管材线)：超宽超高主室体采用 40FR (Flat Rack) 特种框架箱装运，前后辊道及辅助机架配 40HQ 普柜发运。
• 海运加固与绑扎标准：底盘焊接专用承重定位鞍座，箱内采用 16mm 钢丝绳十字交叉双向花兰螺丝锁紧拉紧，符合国际海事组织 (IMO) 远洋运输防倾覆抗颠簸标准。
全球核心支柱行业成熟应用
• 造船与海洋工程：大型船体分段、钢板除锈涂漆预处理生产线
• 汽车与交通机车：汽车底盘件、发动机缸体、机车转向架疲劳强化
• 桥梁与重型钢结构：高层建筑钢梁、大型石化储罐、风电法兰塔筒
• 石油天然气与管网：输油输气无缝钢管内壁与外壁高等级防腐作业
官方出口品质质保与海外技术保障
• 12个月全球原厂质保：整机结构件与核心电气控制系统官方保修，核心耐磨件提供超低成本长期供应。
• 全套双语资料交付：随箱提供全英文基础土建施工图、电气原理图、备品备件清单及 3D 安装指导视频。
• 海外技术支持：支持工程师全球上门现场安装调试指导，24小时在线外贸工程师技术响应。
Specifications
产品参数
| 清理形式与适用工序 / Blasting Types | 履带翻滚 / 悬挂吊钩 / 辊道连续通过 / 钢管旋转 / 转台回转全系覆盖 |
| 核心抛丸器技术 / Blasting Wheel Tech | 第四代悬臂离心高效抛丸器 (抛丸量 80–350kg/min · 动平衡G2.5级) |
| 适用工件尺寸跨度 / Workpiece Envelope | Φ500mm 中小型铸锻件 至 4000×2000mm 巨型钢板/H型钢结构件 |
| 环保除尘排放指标 / Dedusting Emission | 多级滤筒/布袋脉冲反吹除尘系统 · 粉尘排放浓度 ≤ 30 mg/Nm³ |
| 电气与自动化控制 / Electrical Automation | 全自动PLC编程控制 + 光电智能测检 + 远程故障诊断监控 |
| 海运出海包装规范 / Export Sea Packaging | 关键部件真空防锈包装 · 标准柜40HQ/特种框架箱40FR专业海运绑扎 |
