MNS/GCK系列智能低压抽出式开关柜 / MNS/GCK-Series Low-Voltage Withdrawable Switchgear (400V/690V, 1000A–4000A)

电力与能源设备
返回精品装备
MNS/GCK系列智能低压抽出式开关柜 / MNS/GCK-Series Low-Voltage Withdrawable Switchgear (400V/690V, 1000A–4000A)
探厂认证

MNS/GCK系列智能低压抽出式开关柜 / MNS/GCK-Series Low-Voltage Withdrawable Switchgear (400V/690V, 1000A–4000A)

电力与能源设备·10 次浏览

国际标准型智能低压抽出式成套开关柜全系列（400V/690V，主母线电流 1000A–4000A），采用标准化模数化抽出式抽屉单元（FBA架构）。具备“工作/试验/分离”三位置高可靠机械联锁、短路分断能力高达 50kA–80kA，广泛应用于发电厂、变电站、石油化工、大型制造业、高层商业建筑及数据中心马达动力中心（MCC）。

可选规格

MNS-PC 主进线电源柜 (2000A / 65kA分断 / 框架ACB断路器)MNS-PC 重型进线联络柜 (3150A / 80kA分断 / 智能电表)MNS-MCC 动力抽屉柜 (多抽屉组合 / 塑壳断路器+接触器)MNS-CAP 智能无功补偿柜 (300 kvar / 自动步进投切 / 滤波)GCK-1000 标准抽屉配电柜 (1000A母线 / 8E单元 / 50kA)GGD 固定式低压配电柜 (2000A / 交流固定式 / 经济实用)
立即询价

Details
商品详情

★ 协会官方认证出口成套电气 · OFFICIAL VERIFIED ELECTRICAL GEAR

MNS/GCK系列智能低压抽出式开关柜 (400V/690V, 1000A–4000A)

符合 IEC 61439-1 / GB/T 7251 国际电气安全认证。集成主进线电源分配、马达集中控制中心 (MCC)、功率因数智能无功补偿及母线分段联络于一体，抽屉模数化热插拔互换，不停电在线检修，安全可靠。

Short-Time Withstand
50-80 kA
1s 耐受 / Form 4b 隔室隔离
INTERNATIONAL COMPLIANCE & CERTIFICATIONS
IEC 61439-1 / IEC 439-1 国际电工标准 CE-LVD 欧盟低压电气指令认证 国家高低压电器质检中心型式试验报告 Form 4b / 4a 内部隔室完全隔离 ISO 9001 / ISO 14001 质量与环境体系

核心产品优势与技术特性 (Key Highlights)

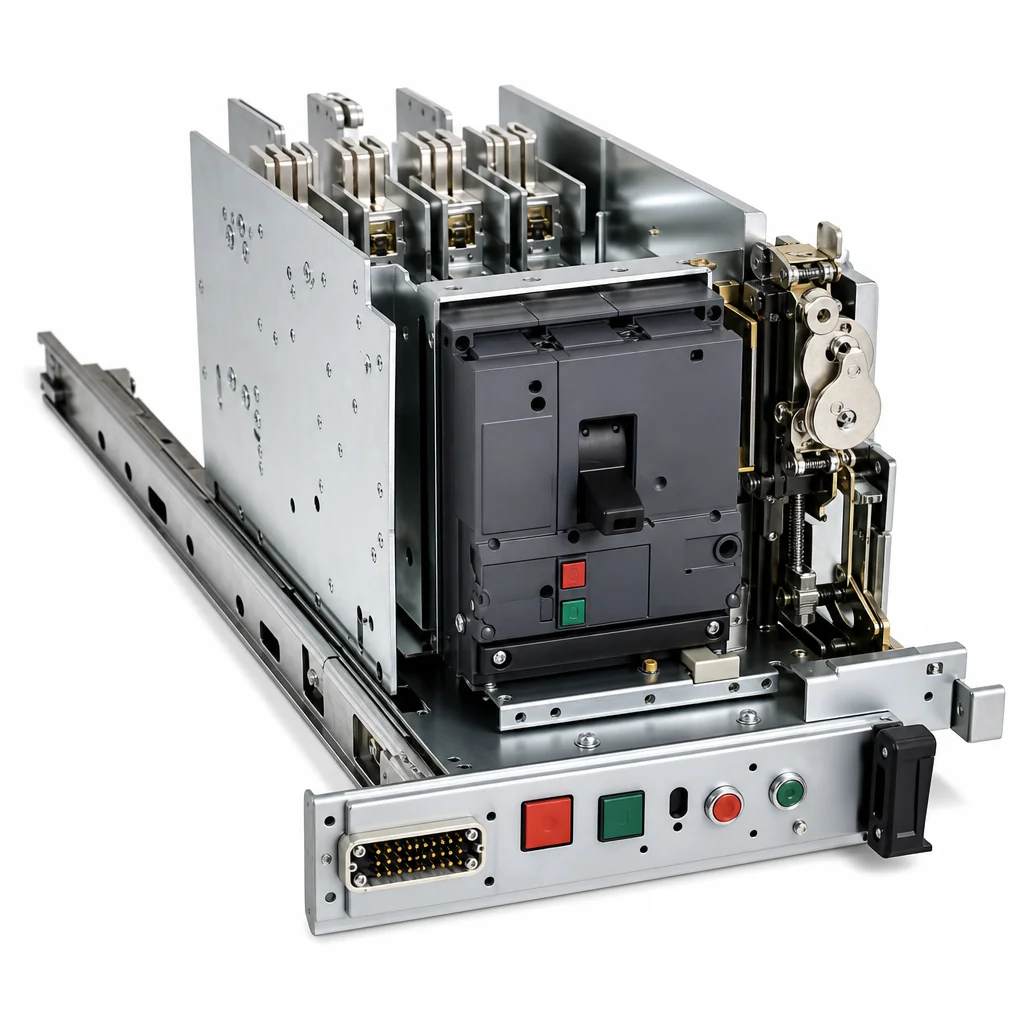

工作/试验/分离 三位置高可靠机械联锁
抽屉操作手柄具有严密的防误操作闭锁机构，位置指示清晰准确，非专业误合闸时门锁自锁，杜绝带负荷拉闸。
全阻燃 SMC 隔室独立隔离 (Form 4b)
柜体严格划分为功能单元室、母线室与电缆室三大独立隔室，电弧不扩散，一回路故障不波及相邻抽屉。

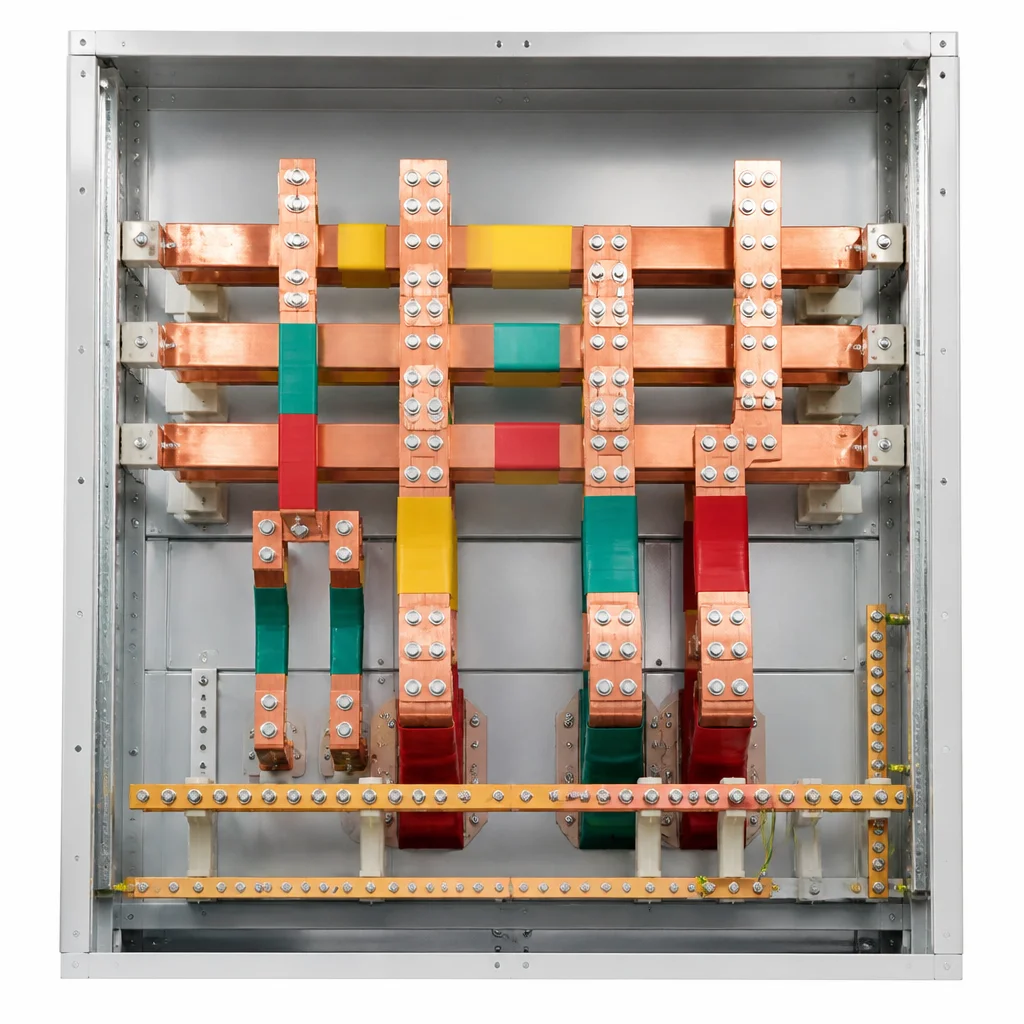

高导电率 TMY 纯铜母线系统
主母线采用 99.95% 高纯度电解紫铜排，全表面镀锡/镀银处理，短时耐受电流高达 50kA~80kA，动热稳定性极佳。
数字化智能电力物联网监控
支持 Modbus-RTU / IEC 61850 通讯协议，实时监测各回路电流、电压、电能、温升及断路器分合闸状态。

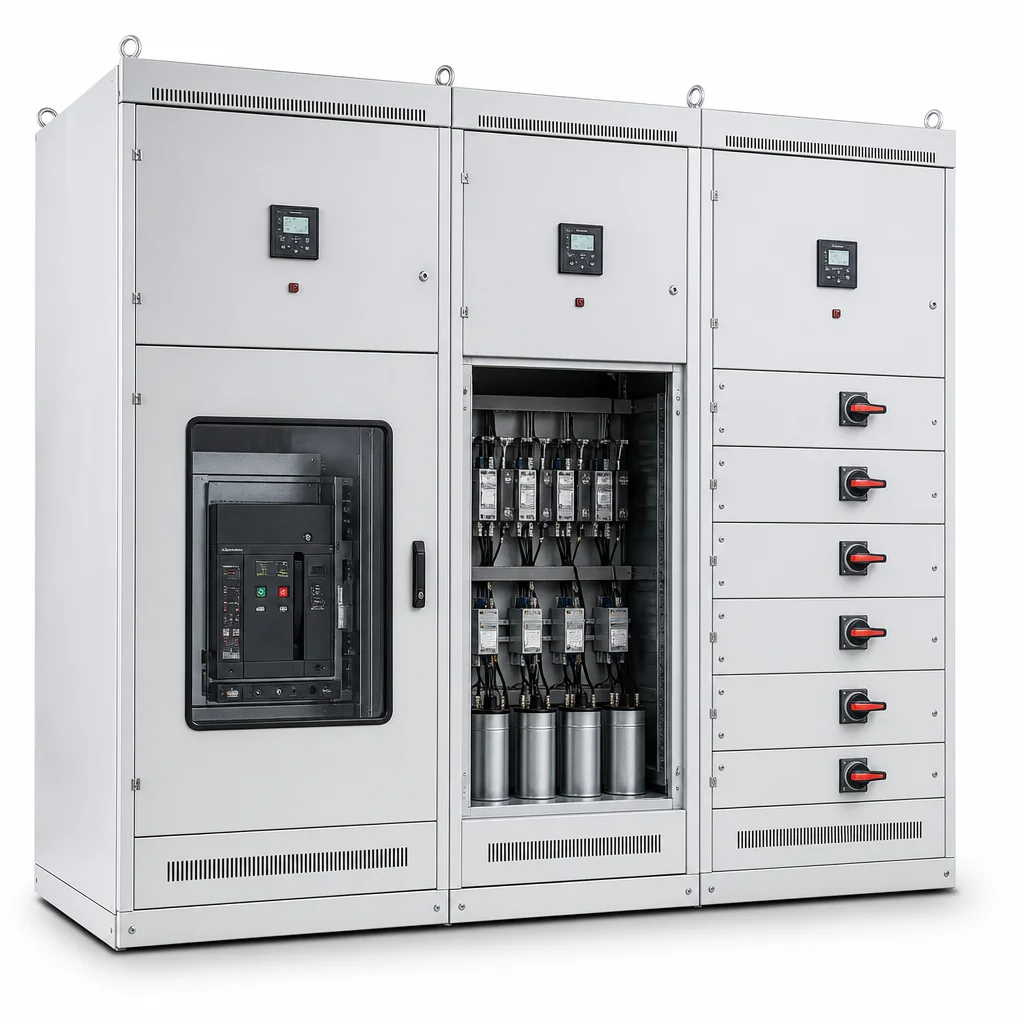

全系列代表柜型展示 (Visual Model Lineup)

多功能成套柜型自由拼装，支持根据用户电气一次接线系统图 (SLD) 灵活定制：

MAIN FEEDER MNS-PC Power Center
MNS-PC 框架断路器进线柜
额定电流：1600A – 4000A · 进线分段配电
搭载品牌抽出式框架断路器 (ACB)，具有三段过流保护、接地保护与双电源自动互投 (ATS) 功能。
HOT 爆款标杆 MNS-MCC Motor Control Center
MNS-MCC 智能马达控制中心
单柜最高容纳 36 个回路 (8E/4 模数)

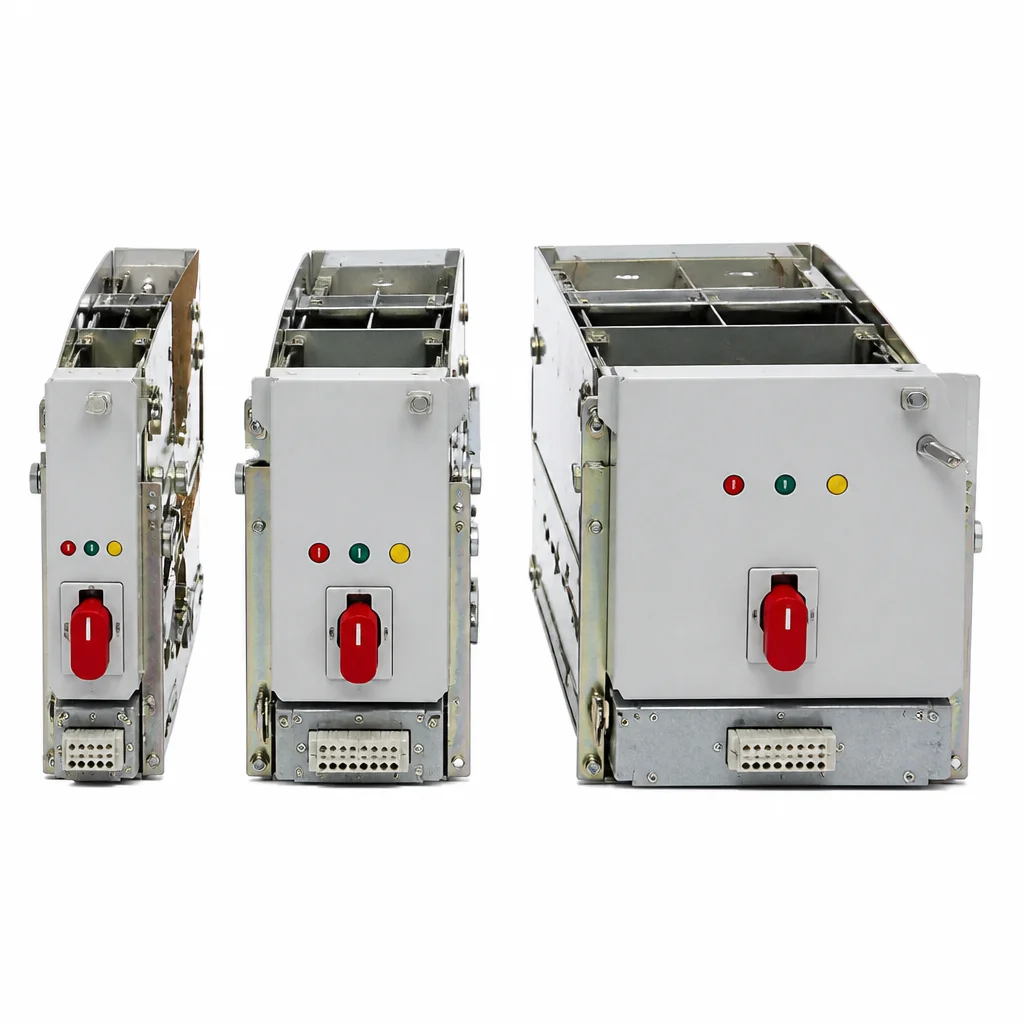

全抽出式抽屉单元设计，标配电机综合智能保护器，各功能回路独立拔插，不停电在线检修更换。
POWER FACTOR Capacitor Bank Switchgear
MNS-CAP 智能无功电容补偿柜
补偿容量：120 kvar – 600 kvar · 自动投切
配装抗谐波电抗器（7% / 14%）及无触点复合开关，动态抑制电网谐波，将功率因数提升至 0.95 以上。

成套开关柜核心电气技术参数表 (Specifications Matrix)

同系多柜型一览，用户可根据项目配电容量与负荷回路灵活拼组：

柜型系列 额定绝缘电压 额定工作电压 主母线额定电流 额定短时耐受电流 抽屉最小模数 内部隔离形式 防护等级
MNS-PC 进线柜 AC 1000V AC 400V / 690V 1600A – 4000A 80 kA / 1s 固定/抽出式 ACB Form 4b IP30 / IP40 / IP54
MNS-MCC 抽屉柜 AC 1000V AC 400V / 690V 1000A – 2500A 50 kA – 65 kA / 1s 8E/4 (1/4 抽屉) Form 4b IP30 / IP40 / IP54
GCK-MCC 动力柜 AC 660V AC 380V / 400V 630A – 2000A 50 kA / 1s 1/2 单元 / 1 单元 Form 3b IP30 / IP40
MNS-CAP 电容补偿柜 AC 660V AC 400V 120 – 600 kvar 30 kA – 50 kA / 1s 组合抽屉式 / 面板式 Form 3b / 4a IP30 / IP40

全球大型工程项目应用实景 (Worldwide Projects)

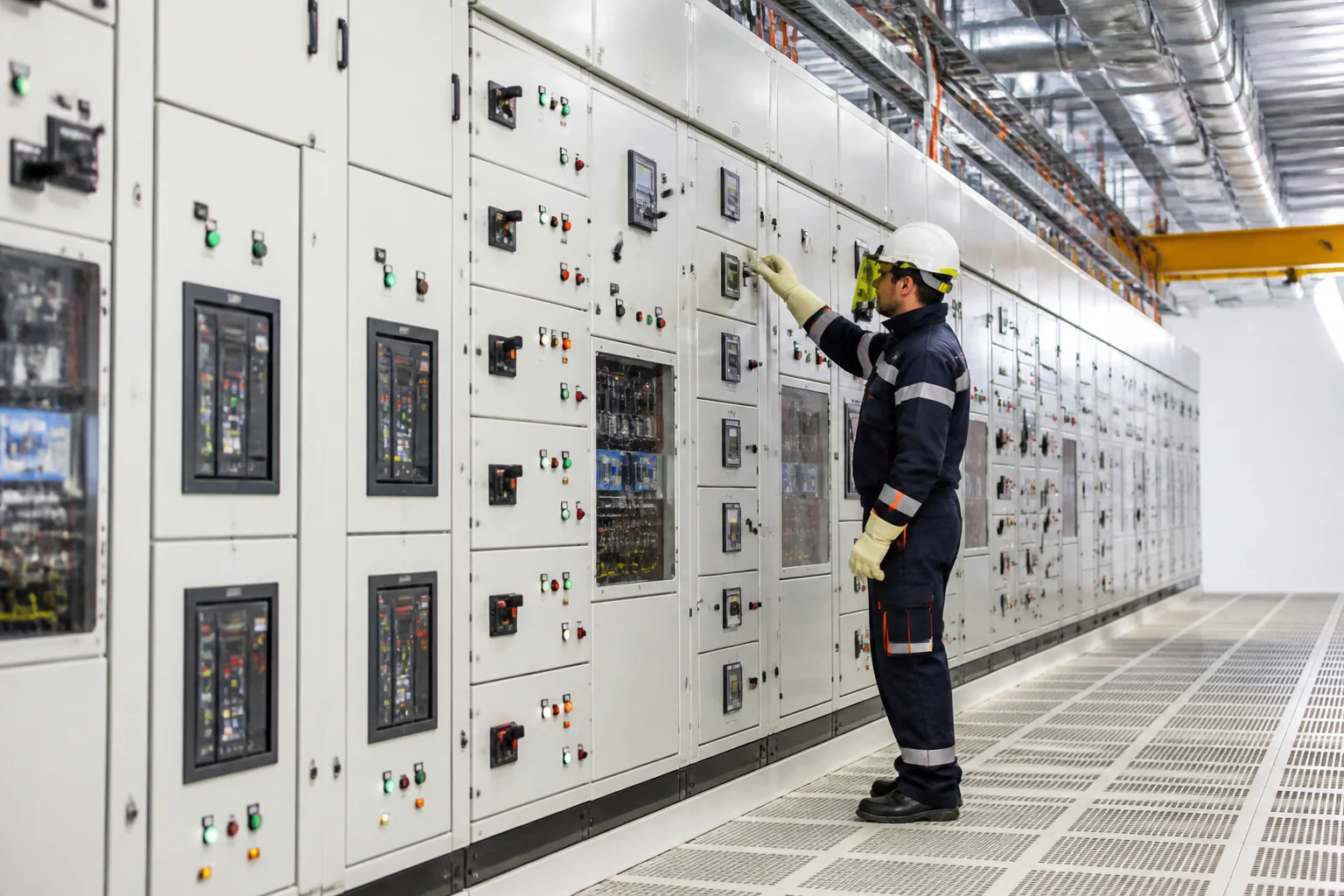

Petrochemical and Industrial Plant Distribution Room
石油化工与大型高端制造中心：几十列 MNS 开关柜成套并联，提供 24 小时不停电马达驱动与配电保障。

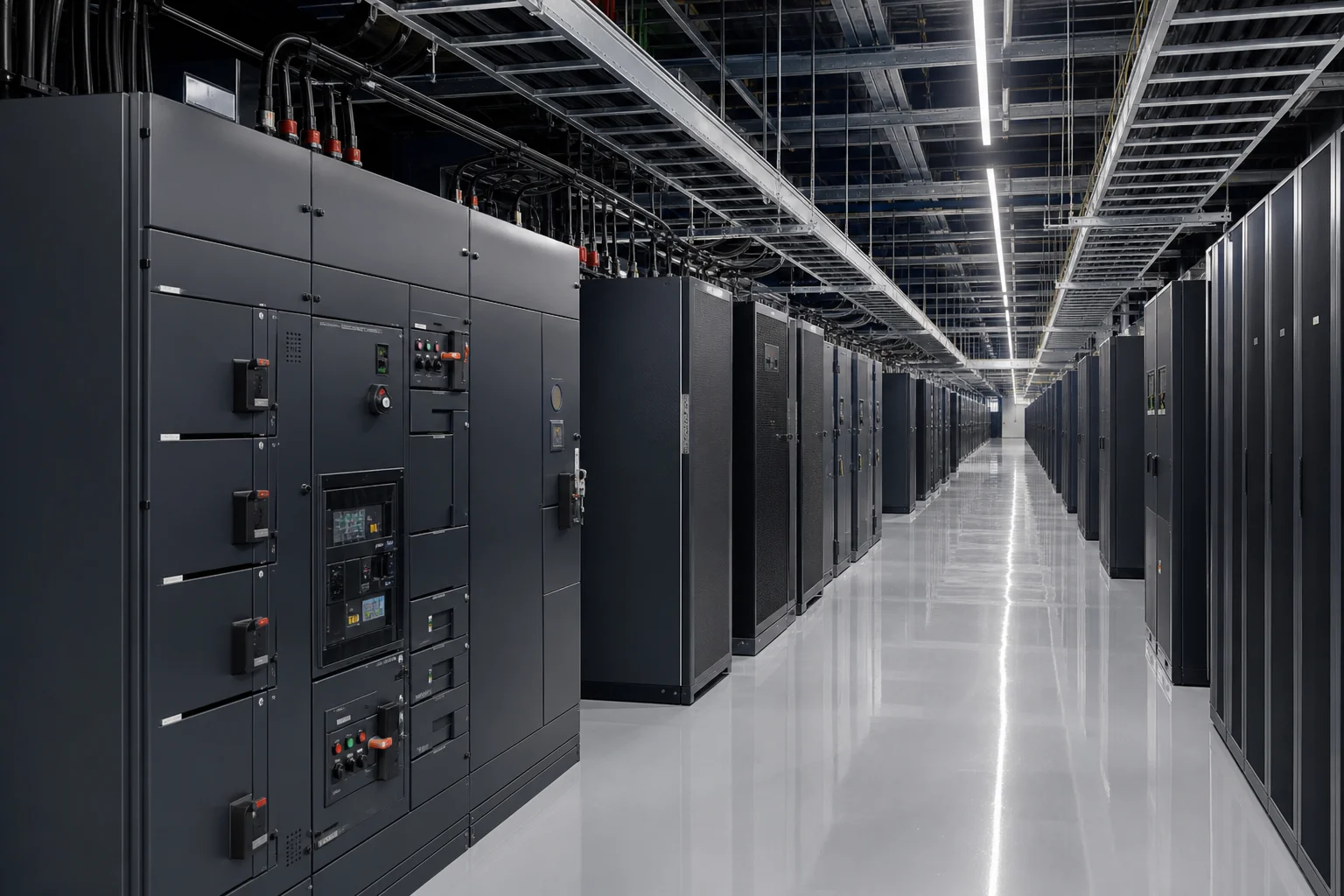

Cloud Data Center Critical Power Hub
大型云计算数据中心关键电力枢纽：高短路分断能力与智能电能监控，保障数据机房服务器电力永不中断。

出海集装箱配载装运方案 (Container Loading & Logistics)

针对精密电气成套设备，提供严密的防潮防震全木箱或真空覆膜包装方案，最大化利用集装箱内部容积：

20GP 小柜装柜方案 (20-Foot Container)
• 装载数量：可装载 4–6 台标准配电开关柜
• 包装形式：加厚免熏蒸胶合板木箱独立包装，内置气相防锈袋与大量干燥剂
• 加固方式：木质止退三角垫块与高强度重载捆扎带与箱底地锚环可靠拉紧
• 运费测算：单柜运费分摊极低，适合中小型变电所、中试车间成套采购
40HQ 高柜装柜方案 (40-Foot High Cube)
• 装载数量：可装载 10–14 台标准配电开关柜（或成套联列配电站房）
• 配载优化：抽屉单元原位锁止防震固定，柜间母线接头铜排单独木箱编号同柜配载
• 防潮防护：全柜三层加厚气泡膜缠绕 + 工业级铝箔真空密封袋防远洋盐雾
• 海运优势：单柜运载量大，现场按编号排布即成整列配电室，大幅缩短施工期
官方保障

山东装备企业出海扶持保障体系 (Shandong Equipment Global Assurance)

  • 全球 20+ 国家海外仓常设备品配件仓：在中东、中亚、东南亚、非洲主要工业园区设立海外仓展厅，核心断路器、接触器、继电器与微机仪表常年备库。
  • 整机 12 个月官方质保：主母线系统、框架断路器、塑壳断路器享 1 年原厂质保，提供远程电气工程师调试指导与接线支持。
  • 出海防潮高强度出口包装：全系采用出口级免熏蒸实木箱加固，内置防潮铝箔袋与真空抽气防腐蚀处理，远洋海运零水汽浸入。
  • 出厂 100% 模拟通电测试与耐压核验：每台开关柜出厂前均严格经过工频耐压、回路电阻测试及三次机械防误闭锁联动动作测试，确保开箱即用。

Specifications
产品参数

额定工作电压 / Rated VoltageAC 380V / 400V / 660V / 690V (50/60Hz)
主母线额定电流 / Main Busbar Current1,000A – 4,000A (高导电率 TMY 纯铜母线)
额定短时耐受 / Short-Time Withstand50 kA – 80 kA / 1s (峰值耐受 105–176 kA)
抽屉单元模数 / Drawer Modularity8E/4 (1/4), 8E/2 (1/2), 8E, 16E, 24E 模块化
外壳防护等级 / Enclosure ProtectionIP30 / IP40 / IP54 (防尘防水防异物)
执行国际标准 / Standards CompliedIEC 61439-1 / IEC 439-1 / GB/T 7251.1 / VDE 0660
