S11/S13/SCB系列高能效电力变压器与智能箱式变电站全系列 (10kV/35kV/110kV · 30kVA–63000kVA) / High-Efficiency Power & Distribution Transformers & Intelligent Substation
电力与能源设备
探厂认证
S11/S13/SCB系列高能效电力变压器与智能箱式变电站全系列 (10kV/35kV/110kV · 30kVA–63000kVA) / High-Efficiency Power & Distribution Transformers & Intelligent Substation
电力与能源设备·11 次浏览
S11/S13油浸式与SCB环氧树脂干式电力变压器覆盖10kV/35kV/110kV各电压等级，采用优质冷轧取向硅钢片与高纯度电磁线，空载与负载损耗优于国际IEC标准。山东装备制造产业集群出口严选，全球电网工程定制与海外仓直发。
可选规格
S13-M-100kVA/10kV 节能配变 (全密封波纹油箱/Dyn11/工商业起步款)S13-M-500kVA/10kV 工业配变 (高导磁阶梯铁芯/低损耗/厂区园区主力)S13-M-1000kVA/10kV 重型配变 (抗突发短路强/重工业大负荷/畅销王)SCB13-1000kVA/10kV 环氧树脂干变 (F级绝缘/阻燃自熄/商综医院高层)SCB13-2000kVA/10kV 重载干变 (强迫风冷增容40%/数据中心/轨道交通)SZ11-10000kVA/35kV 有载调压主变 (风光新能源升压/区域电网枢纽)SZ11-31500kVA/110kV 电网骨干主变 (骨干输电变电站/大容量定制工程)
Details
商品详情
Verified Export Gear · 官方认证出海装备
山东装备制造产业集群 · 高能效电力变压器出口严选
全系列覆盖 10kV 配变至 110kV 骨干主变，通过欧盟 CE 与 IEC 60076 标准测试，出厂 100% 局放与耐压全检合格。
Official Verified Factory
协会官方认证出海标杆
🛡️
CE 欧盟电气准入认证
低电压指令 LVD 与电磁兼容 EMC
🌐
IEC 60076 / IEEE C57
支持 50Hz/60Hz 海外多电网制式
🌱
一级能效节能产品
空载损耗较标准降低 15%-25%
⭐
ISO 9001 / 14001 / 45001
全生命周期质量与安全体系管控
核心性能突破与重型工程设计 / Core Engineering Highlights
⚡

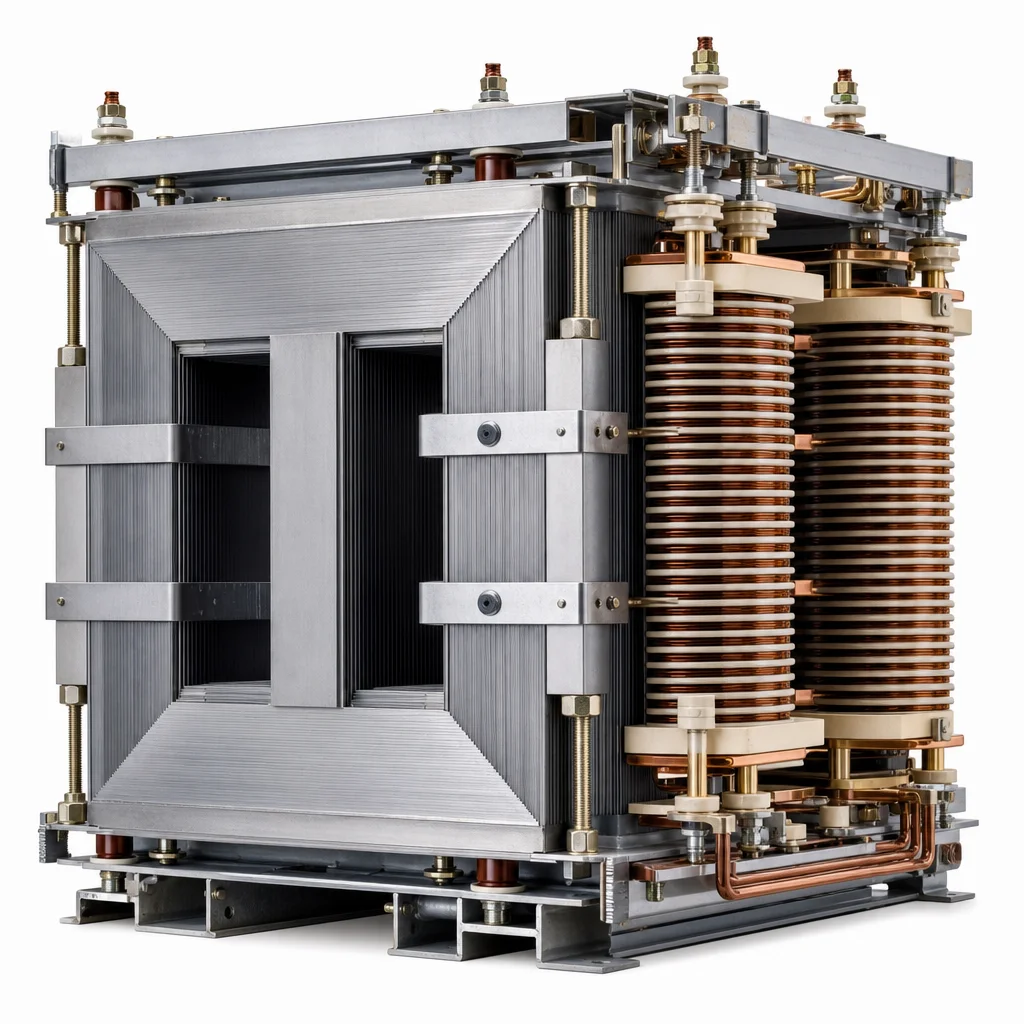

冷轧取向硅钢片 · 全斜阶梯叠接铁芯
精选 0.23mm/0.27mm 高导磁低损耗冷轧晶粒取向硅钢片，采用全自动剪切与 7 级 Step-Lap 多级阶梯叠接工艺，有效消除气隙磁阻，空载损耗与空载电流显著下降，运行噪音降低 5–8dB。
🛡️
真空薄绝缘浇注 · F/H 级难燃自熄
干变绕组采用全铜箔绕制与真空动态压力脱气环氧树脂浇注技术，固化后形成坚固整体，机械强度极高，耐受突发短路电动冲击，绝缘耐热等级达 F/H 级，阻燃防潮、自熄不产生有毒气体。
🌊
全密封免维护波纹油箱 · 耐候长效
油浸式变压器采用全密封波纹片膨胀散热结构，变压器油与外界空气彻底隔绝，防止水分与氧气渗入氧化变质，正常服役期内免换油吊芯维护，并配有压力释放阀、信号温度计与气体继电器多重监控。
🏭

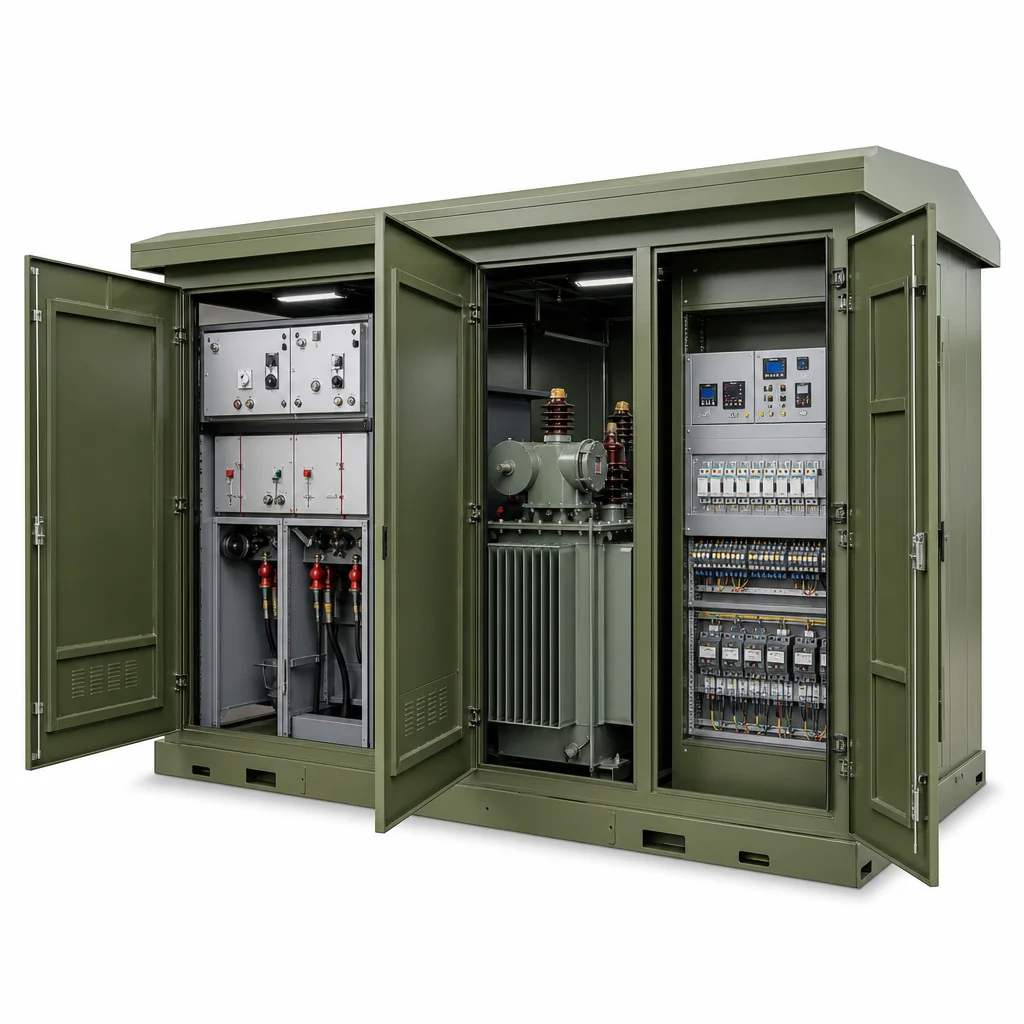

一体化集成预装箱变 · 智能即插即用
箱式变电站将高压环网开关柜、变压器身、低压配电与综合测控单元模块化高度集成，双层防腐喷塑外壳防护等级达 IP54，现场无需复杂土建，电缆接线即刻送电，专为户外风光电站及工程配套设计。
制造车间实拍与实机精工展示 / Factory Direct & Product Showcase
全系列代表型号与工程适用工况 / Visual Model Lineup

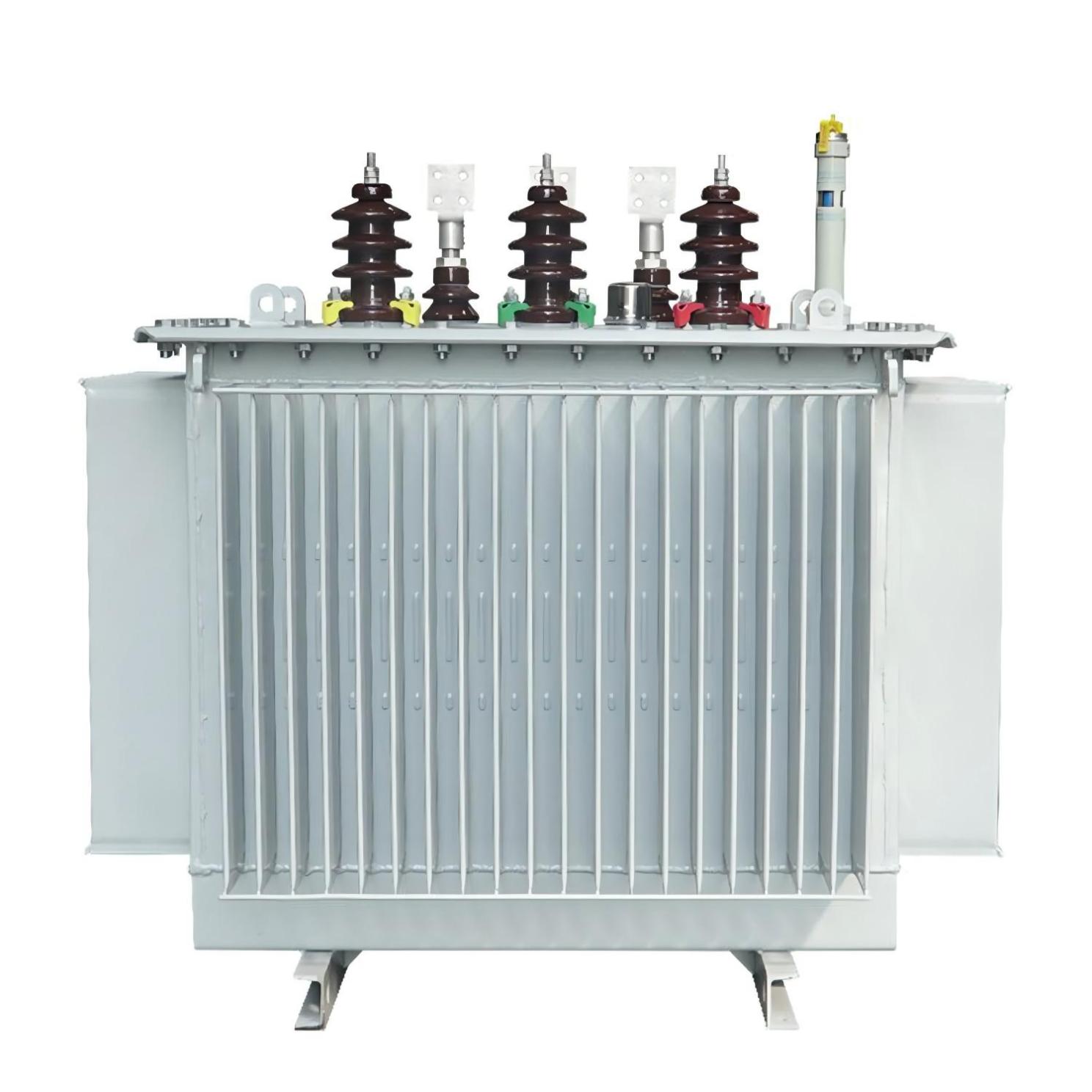

S13-M 系列 (油浸配电变)
公用电网与工矿配电首选
容量 30kVA–2500kVA，10kV/0.4kV，空载损耗低，高性价比耐用。
HOT 畅销王

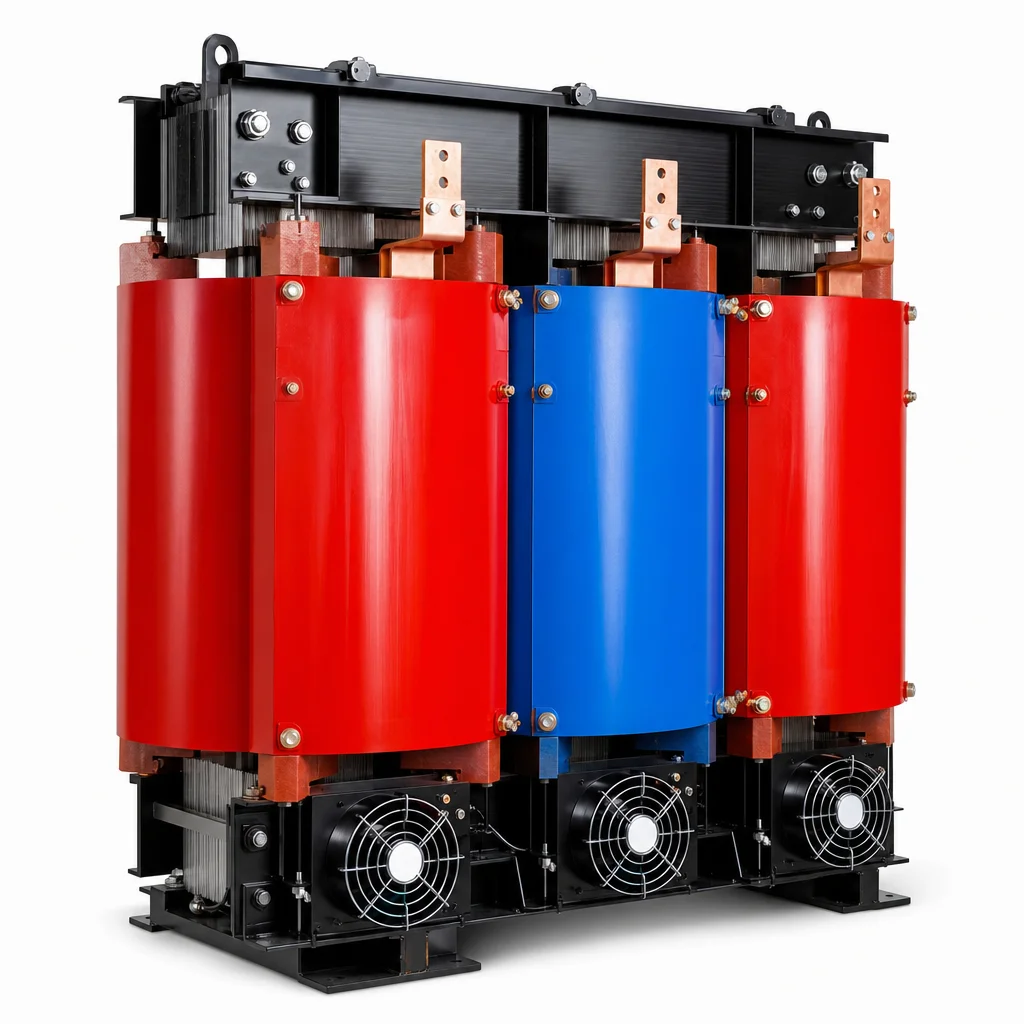

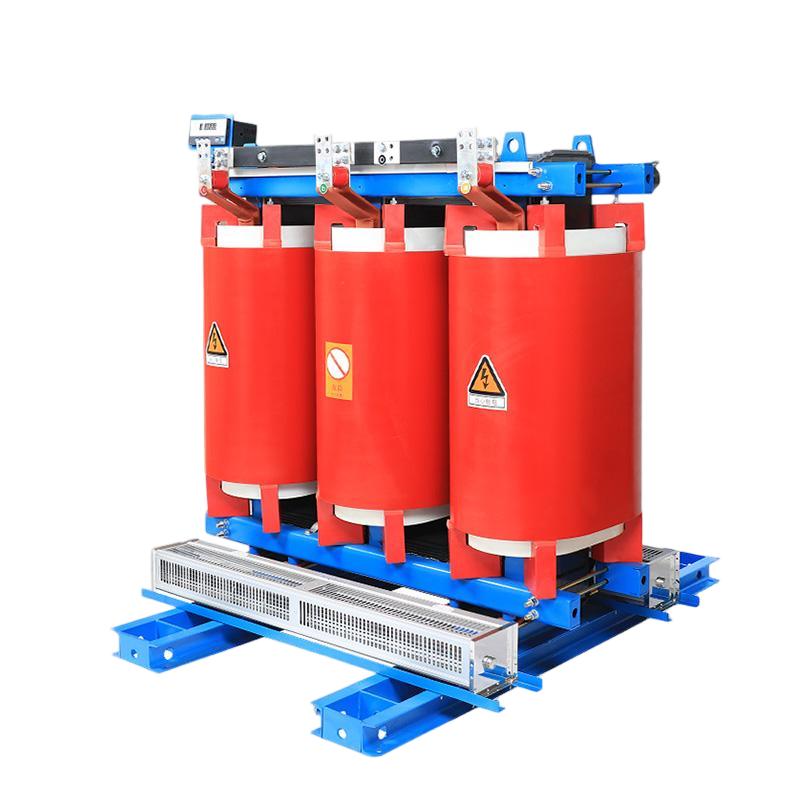

SCB13 系列 (环氧树脂干变)
商业建筑/数据中心安全首选
容量 100kVA–3150kVA，难燃自熄零污染，过载能力强，免维护。

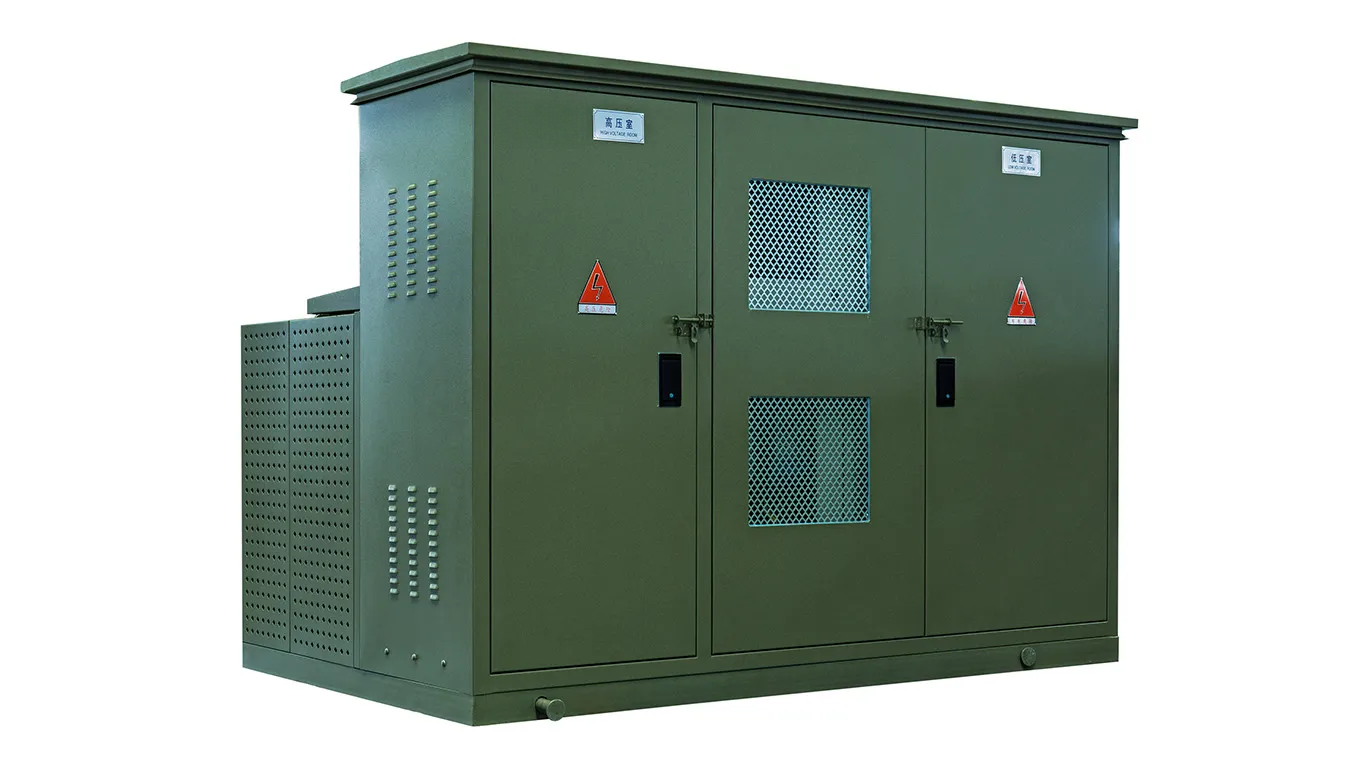

ZGS / YB 系列 (智能箱变)
风光新能源与户外成套首选
容量 200kVA–2500kVA，高低压成套预装，占地极小，抗风雨抗暴晒。

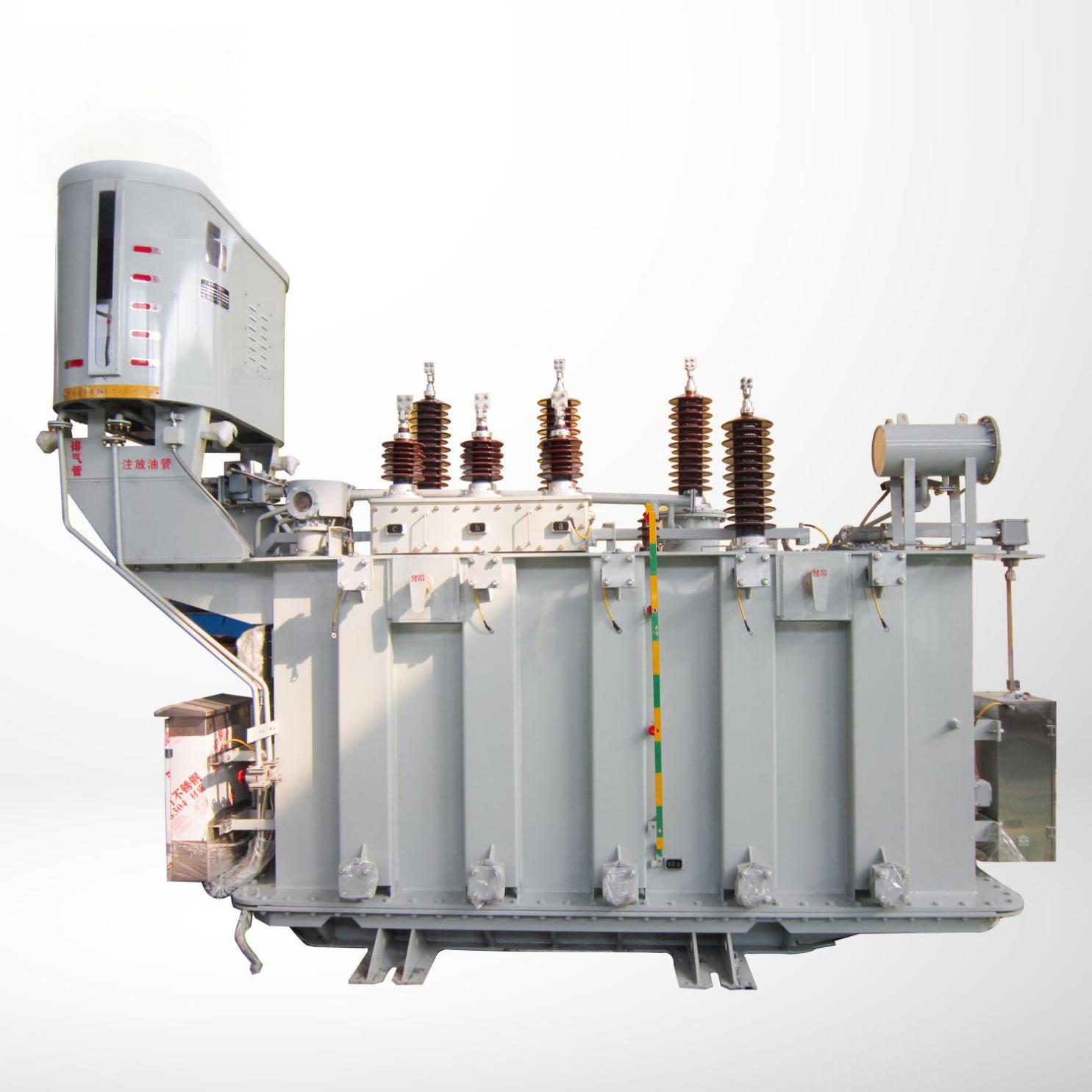

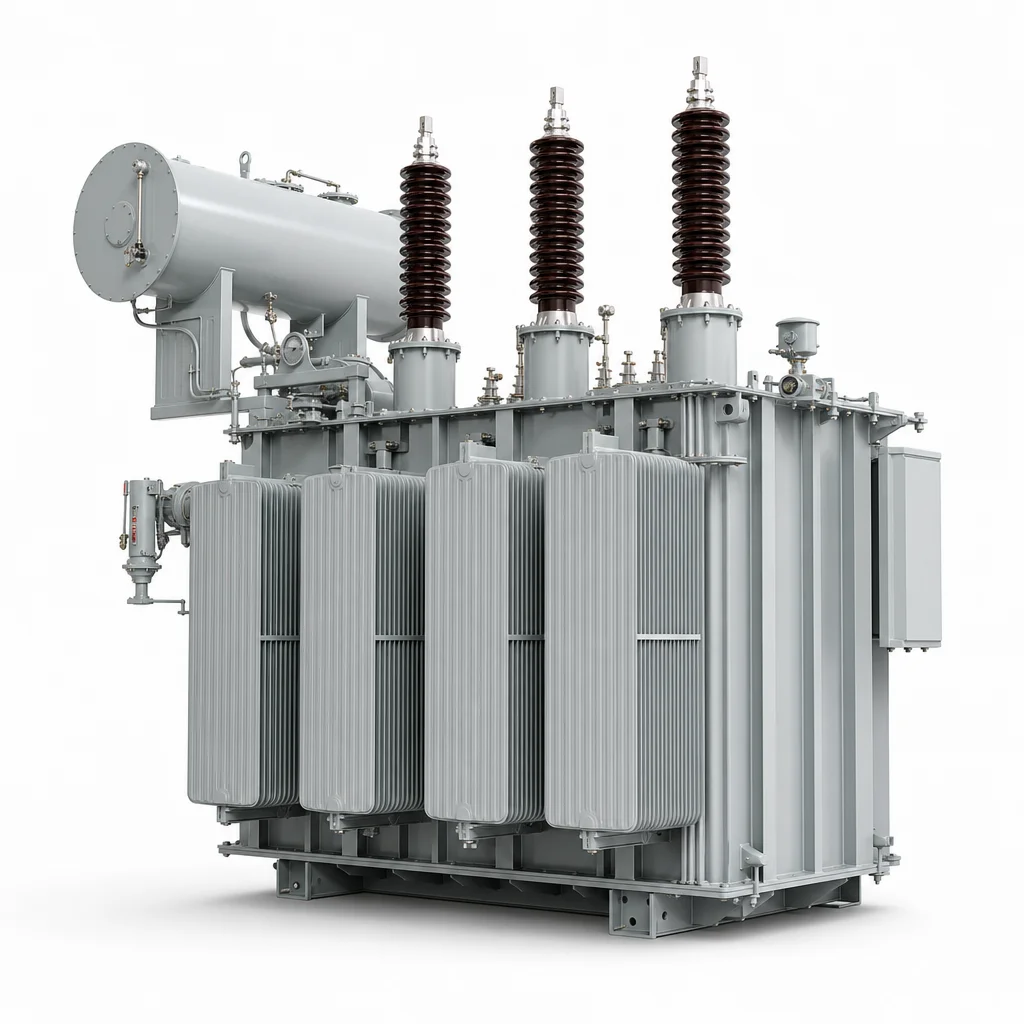

SZ11 系列 (35kV/110kV主变)

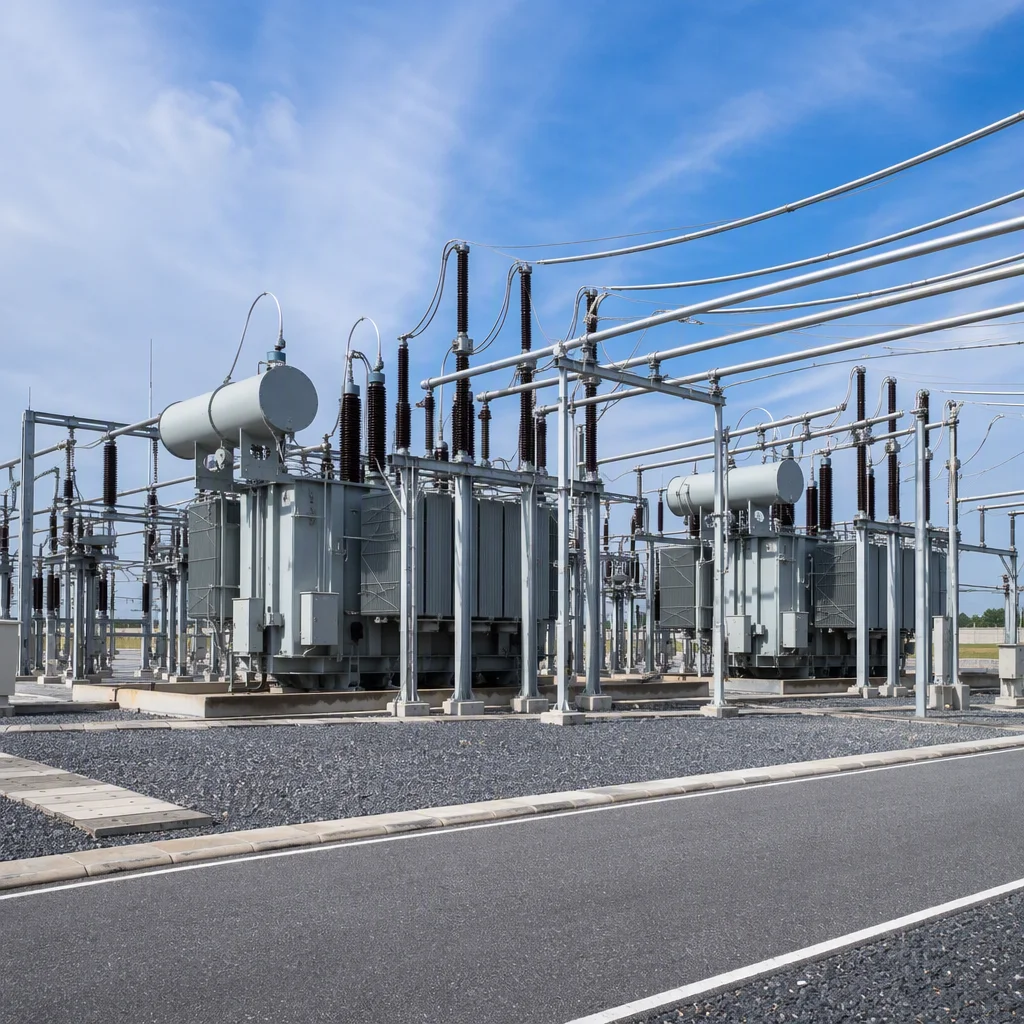

电网输变电站骨干中枢
容量高达 63,000kVA，有载调压技术，抗短路冲击强，保障主网安全。
核心产品技术规格矩阵明细表 / Specifications Matrix
| 产品系列 / 型号 | 额定容量 (kVA) | 高压输入 (kV) | 低压输出 (kV) | 联结组标号 | 空载损耗 (W) | 短路阻抗 (%) |
|---|---|---|---|---|---|---|
| S13-M-100/10 | 100 | 10 / 11 (±2×2.5%) | 0.4 / 0.415 | Dyn11 / Yyn0 | 150 | 4.0 |
| S13-M-500/10 | 500 | 10 / 11 (±2×2.5%) | 0.4 / 0.415 | Dyn11 / Yyn0 | 540 | 4.0 |
| S13-M-1000/10 (HOT) | 1,000 | 10 / 11 (±2×2.5%) | 0.4 / 0.415 | Dyn11 / Yyn0 | 920 | 4.5 |
| SCB13-1000/10 干变 | 1,000 | 10 / 11 (±2×2.5%) | 0.4 / 0.415 | Dyn11 | 1,770 | 6.0 |
| SCB13-2000/10 干变 | 2,000 | 10 / 11 (±2×2.5%) | 0.4 / 0.415 | Dyn11 | 3,050 | 6.0 / 8.0 |
| SZ11-10000/35 主变 | 10,000 | 35 / 38.5 (±3×2.5%) | 6.3 / 10.5 / 11 | YNd11 | 9,800 | 8.0 |
| SZ11-31500/110 主变 | 31,500 | 110 / 121 (±4×2.5%) | 10.5 / 35 / 38.5 | YNd11 | 24,500 | 10.5 |
海运集装箱配载与重型电力装备出口包装规范 / Container Loading Logistics
📦 20GP / 40HQ 集装箱标准配装 (配电变与干变)
- 装载能力：20GP 标准柜可装载 100kVA–630kVA 配电变压器 4–8 台；40HQ 高柜装载 12–16 台，均采用高强度全熏蒸实木底座与防护木箱。
- 固定规范：底盘与集装箱底角码使用特种重型钢丝绳索具与双向紧线器四点十字紧固，并在箱底加装专用止退挡木。
🚢 开顶箱 (OT) / 平板柜 (FR) 重型海运 (35kV/110kV 主变)
- 特重型主变：针对超重、超高或带大型散热器的 35kV/110kV 主变，采用 40FR 平板柜或 40OT 开顶柜 专业水运。
- 充氮运输与防潮：器身注氮充气密封运输并配设气压监测表，套管与储油柜独立防震木箱装运，外层加裹热缩抗UV加厚防潮雨布。
* 针对海外大型 EPC 输变电工程，协会出海物流部提供从厂区公路大件重托、黄岛港直吊滚装、国际远洋租船订舱至目的港清关的全程工程物流总包支持。
GLOBAL EXPORT ASSURANCE
山东省装备制造业协会 · 官方全球出海服务保障
🌐 全球 20+ 海外备品配件库
核心枢纽常年储备绝缘套管、分接开关、密封垫圈及吸湿器等原装备品配件。
🛡️ 18–24 个月出海官方质保
提供器身核心线圈及铁芯超长质保，资深高压电气工程师全球远程视频排故支持。
📑 100% 权威型式试验报告
出厂随附国家级检测中心型式试验报告、温升绝缘试验数据与 CE 认证证书。
🚢 一对一海外电网技术协议对接
协会专家团队全天候协助匹配海外目标国电网并网电压、短路阻抗与能效准入法规。
Specifications
产品参数
| 容量范围 / Capacity | 30kVA – 63,000kVA 全梯级覆盖 |
| 电压等级 / Voltage | 10kV / 35kV / 110kV (支持海外定制) |
| 绝缘类型 / Insulation | 油浸全密封 / 环氧树脂干式 / 箱变 |
| 铁芯工艺 / Core Tech | 高导磁冷轧硅钢片多级阶梯接缝 |
| 国际认证 / Standard | CE / IEC 60076 / IEEE C57 / ISO |
| 适用场景 / Application | 公用电网 / 工业园区 / 风光新能源 |
